Кровля и охлаждение
Внешние чиллеры, градирни и воздухозаборные узлы остаются уязвимыми даже при защищённом периметре здания.
Решение для цифровой инфраструктуры
Защита ЦОДов от дронов и БПЛА
Эшелонированная защита центров обработки данных: обнаружение БПЛА, подтверждение воздушных событий, инженерная защита наружных узлов и интеграция с постом безопасности. Проектируем с учётом непрерывности сервиса, охлаждения, электроснабжения и совместимости с инфраструктурой ЦОД.
Модель угроз
Особенности защиты центра обработки данных
У дата-центра компактный периметр, но высокая стоимость каждого защищаемого узла. Критичны кровля, воздухозабор, наружные блоки охлаждения, дизель-генераторы, топливное хозяйство и кабельные вводы.
Проект C-UAS должен учитывать плотный радиофон Wi‑Fi, сотовой связи, телеметрии и технологических сетей. Поэтому широкополосное постоянное подавление не используется как универсальный способ защиты.
Резервное питание
Повреждение ДГУ, трансформаторов или топливной системы влияет на отказоустойчивость всего комплекса.
Плотный радиофон
Без предварительных измерений RF-датчики могут выдавать лишние события, а активные средства — влиять на рабочие сети.
FPV на оптоволокне
Такой канал управления не подавляется обычным РЭБ, поэтому необходимы оптика, радиолокация и физические меры.
кровлячиллеры и градирниДГУтопливное хозяйствовъездная группакабельные и инженерные вводы
Архитектура C-UAS
Пять связанных эшелонов
Комплект формируется после обследования. Каналы дополняют друг друга, чтобы система сохраняла работоспособность против радиоуправляемых, автономных и оптоволоконных БПЛА.
Предпроектное обследование
Рельеф, радиофон, обзор, связь и критические зоны фиксируются до выбора оборудования.
Обнаружение

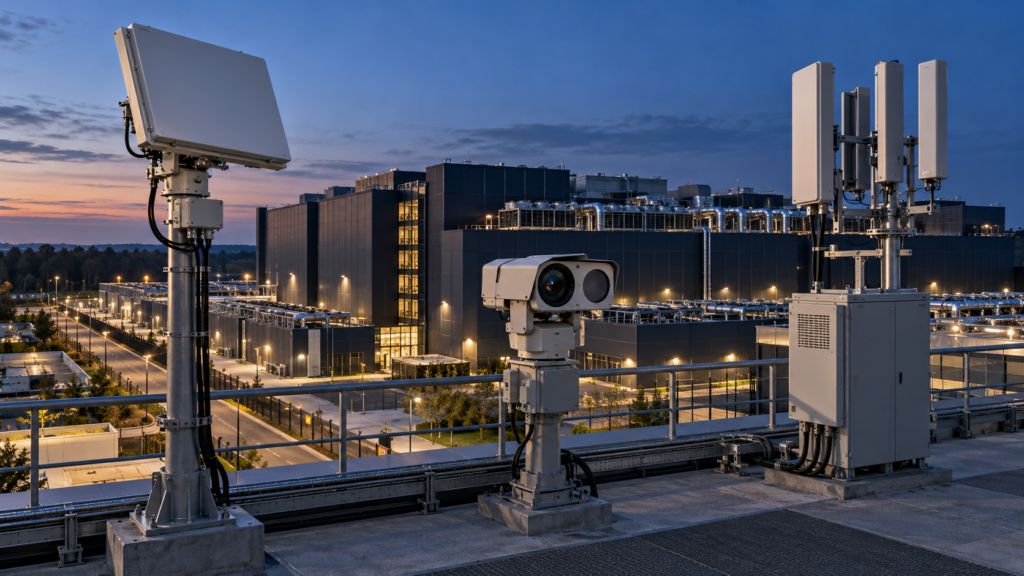

Компактная РЛС или секторные средства обнаружения дополняются оптикой. RF-контроль используется после измерения фоновой обстановки вокруг ЦОД.
Идентификация
Оператор сопоставляет отметку, направление и видео, снижая число ложных тревог.
Противодействие
Приоритет получают управляемые сценарии, не влияющие на доступность сервисов: оповещение, локальное воздействие, перехват и пассивная защита критических узлов.
Единый центр
События могут передаваться в SOC или действующий ситуационный центр вместе с видео, зоной тревоги и журналом подтверждения.
Проектное решение
Зоны, задачи и состав средств
Ниже показана типовая логика. Конкретные модели, количество постов и рубежи определяются только после исходных данных и натурной проверки.
| Зона | Задача | Средства | Результат |
|---|---|---|---|
| Кровля | Контроль низковысотного подлёта | Оптика + секторное обнаружение | Раннее событие над инженерной зоной |
| Охлаждение | Защита внешних агрегатов | Пассивные экраны/сетки + видеоконтроль | Снижение риска прямого воздействия |
| ДГУ и топливо | Контроль критической резервной инфраструктуры | Перекрытие секторов, тепловизионное подтверждение | Наблюдение круглосуточно |
| Периметр | Обнаружение запуска рядом с объектом | RF-детекторы и оптика | Фиксация близкого источника угрозы |
| SOC | Единая обработка события | C2/API/видеостена | Связь тревоги с регламентом ЦОД |
Инженерные ограничения
Что учитывается до монтажа
Электромагнитная совместимость
Состав и режимы оборудования проверяются относительно серверной, радиорелейной и сотовой инфраструктуры.
Высокая доступность
Требования к резервированию питания, связи и критичных компонентов согласуются с заказчиком. Поведение при отказах и порядок восстановления проверяются на приёмке.
Городская застройка
Высотные здания и плотный фон требуют расчёта секторов и проверки реального обзора.
Конфиденциальность
В проектной документации разделяются общая архитектура и чувствительные схемы размещения.
От тревоги до результата
Как работает система на объекте
Результат зависит не от отдельного устройства, а от согласованной последовательности. Для центра обработки данных она настраивается под реальные смены, зоны ответственности и допустимое время решения.
Фиксация события
Сенсоры обнаруживают активность на подходе к зоне «кровля».
Сопоставление данных
C2 объединяет направление, радиопризнаки и отметку цели без разрозненных тревог.
Видеоподтверждение
Оптика уточняет тип объекта, траекторию и ближайшую критическую зону.
Действие по регламенту
Оператор выбирает разрешённый сценарий с учётом людей, оборудования и типа управления.
Фиксация результата
Система сохраняет событие, действия, видео и итог для последующего анализа.
Модель угрозТипы БПЛА, вероятные направления и приоритетные последствия.
Схема рубежейЗоны обнаружения, подтверждения, реакции и пассивной защиты.
СпецификацияМодели, количество, точки, питание, связь и резервирование.
ИнтеграцияОбмен событиями с видеонаблюдением и центром безопасности.
ИспытанияКонтрольные маршруты, критерии приёмки и протокол результата.
РегламентРоли операторов, эскалация, обучение и обслуживание.
Исходные данные
Что нужно для точного расчёта
Коммерческое предложение без обследования может быть только предварительным. Для рабочей спецификации нужны:
Минимальный комплект данных
- план кровли и инженерных площадок
- перечень критичных внешних узлов
- карта рабочих радиосетей
- интерфейсы SOC/BMS/СКУД
- требования по резервированию
Сбор исходных данных
Определяем границы, критические активы, время реакции и действующие системы.
Обследование площадки
Проверяем радиофон, обзор, возможные точки, питание и каналы связи.
Концепция и проектные решения
Формируем рубежи, сценарии, спецификацию, интеграцию и этапность.
Поставка и монтаж
Устанавливаем оборудование по согласованным участкам и подключаем к C2.
Испытания и обучение
Проверяем контрольные маршруты, время реакции, журнал и действия персонала.
Ответы инженеров
Частые вопросы о защите центра обработки данных
Может ли РЭБ повлиять на оборудование ЦОД?
Риск оценивается на обследовании. Активные средства настраиваются по разрешённым диапазонам и секторам, а где это невозможно — применяются другие эшелоны.
Как защищаться от FPV-дронов на оптоволокне?
RF-подавление против такого канала неэффективно. Нужны радиолокационное или оптическое обнаружение, физическая защита и разрешённые средства перехвата.
Можно ли вывести тревоги в существующий SOC?
Интеграция возможна при наличии совместимых интерфейсов. Состав передаваемых событий, видео и статусов подтверждения согласуют и проверяют до приёмки.
Обязательно ли закрывать сеткой весь ЦОД?
Нет. Обычно защищают выбранные наружные узлы, а геометрию и нагрузку рассчитывают проектировщики.
Как контролировать кровлю с близкой городской застройкой?
Комбинируют несколько коротких секторов наблюдения, оптику и датчики, размещённые так, чтобы перекрыть локальные мёртвые зоны.
Что входит в результат обследования?
Модель угроз, карта критических зон, варианты рубежей, требования к интеграции и предварительная спецификация оборудования.
Решения «Боевых Технологий»
Состав комплекса для защиты дата-центра
Подбираем оборудование по задачам площадки. Ни одно средство не рассматривается как универсальная замена всему комплексу: применимость, совместимость и порядок использования подтверждаются в составе проекта.
РЛС обнаружения дроновВоздушное наблюдение →РЭБ «ЗОНТ»Противодействие радиоуправляемым БПЛА →GNSS-спуфинг «Полынь»Оценка применимости в проекте →Антидроновые сеткиИнженерная защита наружных узлов →Дроны-перехватчикиПри допустимых условиях применения →Предпроектное обследованиеОснование для выбора оборудования →
Непрерывность работы
Защита охлаждения, питания и связи ЦОД
Сохраняем условия охлаждения
При проектировании сеток и экранов учитываем воздухообмен, сервисные проходы, очистку и замену наружных агрегатов. Конструкции согласуются с эксплуатацией.
Учитываем общие зависимости
Основные и резервные системы рассматриваем совместно. Проверяем, не объединяет ли их наружная площадка, коммуникация или другой элемент инфраструктуры.
Проверяем совместимость
До выбора активных средств собираем данные о рабочих радиосетях и системах синхронизации. Результат проверок фиксируем в согласованных условиях.
Согласуем окна работ
Монтаж и испытания планируем вместе с технической службой ЦОД. Условия допуска, этапность и необходимые переключения определяются до начала работ.
Бюджет и приёмка
От чего зависит стоимость защиты ЦОД от БПЛА
Стоимость определяется конфигурацией площадки, количеством инженерных зон, условиями наблюдения, составом оборудования, объёмом пассивной защиты и интеграции. Площадь участка — только один из параметров: одинаковые по площади дата-центры могут требовать разных решений.
В расчёте отдельно показываются обследование и проектирование, оборудование, строительная часть, питание и связь, монтаж, испытания и обучение. Предварительное предложение содержит допущения; рабочую спецификацию уточняем после обследования.
Критерии приёмки согласуются до поставки: выдача и подтверждение тревог, ложные события, совместимость, доставка данных на пост безопасности, реакция на потерю связи и питания, восстановление и действия персонала. Паспортные показатели оборудования проверяются применительно к условиям объекта.
ОбоснованиеМодель угроз и состав функций комплекса.
ЭксплуатацияДоступ к агрегатам, регламент осмотров и обслуживания.
ПроверкаПрограмма испытаний и протоколы фактических результатов.
Подробный инженерный разбор
Как выстроить эшелонированную защиту дата-центра
Большая статья для технического директора, собственника и службы безопасности: пять функций защиты, ограничения РЭБ, инженерные конструкции, требования к интеграции, техническое задание, стоимость и приёмка.
