Обнаружение механических воздействий на чувствительный кабель при попытках преодоления или повреждения ограждения. Сценарии выявления проверяются на установленном рубеже.
Боевые Технологии / Наземный контур безопасности

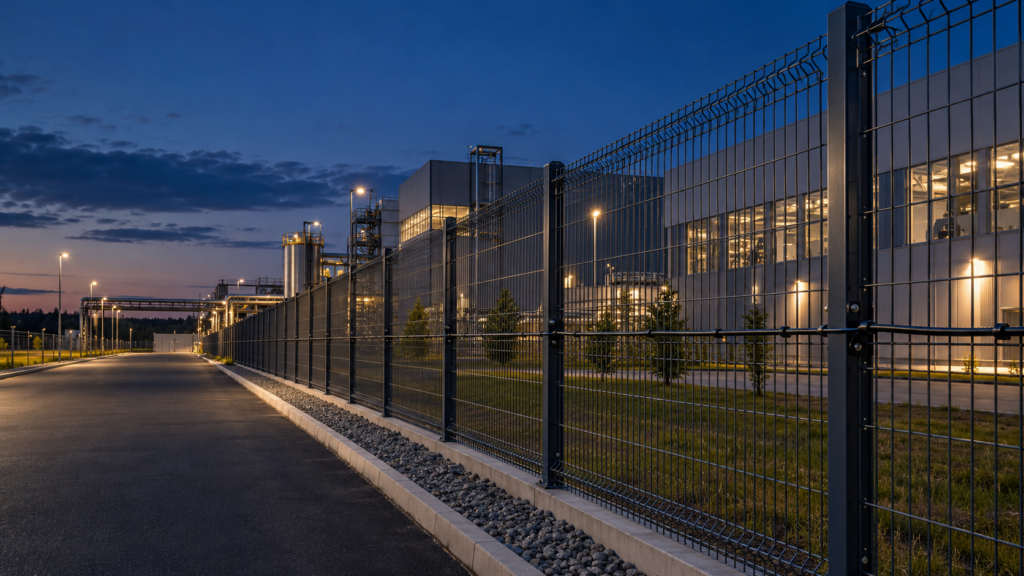

ВОЛК — система охраны периметра предприятия
Протяжённый рубеж под непрерывным контролем. Волоконно-оптический кабель помогает обнаружить проникновение, определить участок тревоги и передать событие на пост охраны.
Рассчитать защиту периметра →Как работает ВОЛК
до 70 кмлинейная часть по одному каналу
до 140 кмсуммарно для двух рубежей
≤ 5 мдлина виртуального датчика
≤ 2 сзадержка извещения
Параметры зависят от конфигурации и условий монтажа. Итоговые значения закрепляются в техническом задании.
Охрана начинается на границе объекта
Выявить нарушение. Показать место. Помочь охране отреагировать.
Система охраны периметра предприятия должна давать дежурной смене конкретную информацию: где возникло воздействие, к какому участку относится тревога и что нужно проверить. ВОЛК использует оптоволоконный кабель как распределённый чувствительный элемент. События отображаются на схеме территории и сохраняются в архиве.
Скрытый рубеж в грунте
Регистрация колебаний почвы при движении человека, группы людей или техники в зоне чувствительности. Границы этой зоны определяются грунтом, глубиной укладки и настройками.
Событие на карте
Локализация тревоги на плане объекта, журнал событий, разделение периметра на виртуальные участки и подключение видеопроверки в согласованной конфигурации.
Волоконно-оптическая охранная сигнализация
Кабель становится датчиком по всей своей длине
Стационарный оптический блок направляет в волокно лазерные импульсы и анализирует возвращённый сигнал. Давление, вибрация, изгиб или обрыв изменяют этот сигнал на соответствующем участке кабеля.
Программная обработка выделяет событие, оценивает его признаки и передаёт извещение оператору. Чувствительность и классификаторы настраиваются под конкретный объект — его грунт, ограждение и окружающие источники вибрации.
Чувствительному кабелю не требуется электропитание вдоль всего рубежа. Стационарная аппаратура и рабочее место оператора нуждаются в питании; резервирование рассчитывается отдельно.
ОТ ВОЗДЕЙСТВИЯ К РЕАГИРОВАНИЮ
- Кабель фиксирует изменение оптического сигнала.
- Аппаратура определяет участок воздействия.
- Программа обрабатывает признаки события.
- Оператор получает тревогу и проверяет обстановку.
- Смена действует по регламенту объекта.
Для площадных и линейных объектов
Защита периметра там, где важна непрерывность контроля
Заводы и промышленные площадки
Протяжённые ограждения, производственные зоны, открытые площадки и технические проходы. Рубеж делится на участки с понятными обозначениями для дежурной смены.
Энергетические объекты
Территории электростанций и подстанций. При проектировании учитываются эксплуатационные маршруты, режим доступа и особенности инфраструктуры.
Склады и логистические центры
Периметры с интенсивным движением транспорта. Настройки согласуются с работой ворот, погрузочных зон и штатными маршрутами сотрудников.
Нефтебазы и резервуарные парки
Контроль наземной границы и подступов к технологическим зонам. Исполнение оборудования и способы монтажа выбираются по условиям площадки.
Транспортная инфраструктура
Площадные территории и длинные рубежи. На этапе обследования проверяются влияние соседнего транспорта и требования к организации охраны.
Распределённые территории
Контроль удалённых участков с передачей событий в единый диспетчерский пункт. Состав каналов связи и резервирования определяется проектом.
Три способа построить рубеж
На ограждении, в грунте или в комбинированной схеме

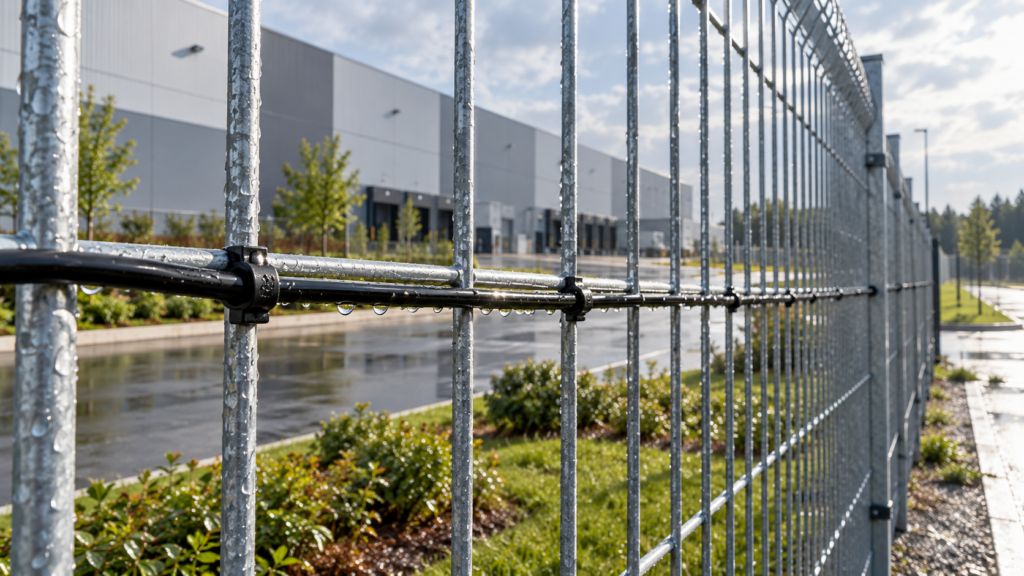

Монтаж на заборе
Кабель закрепляется на подходящем ограждении. Перед проектированием оцениваются жёсткость секций, опоры, крепления, ворота и передача вибраций между участками.
Подземная укладка
Кабель размещается в грунте или проектируемом покрытии. В исходной конфигурации для ряда характеристик указана глубина 0,3–0,45 м. Рабочую глубину и маршрут выбирают после обследования.
Комбинированный рубеж
Размещение на ограждении сочетается с подземным чувствительным участком. Это позволяет адаптировать контроль к геометрии территории и проверить события с разных рубежей.
Управление безопасностью

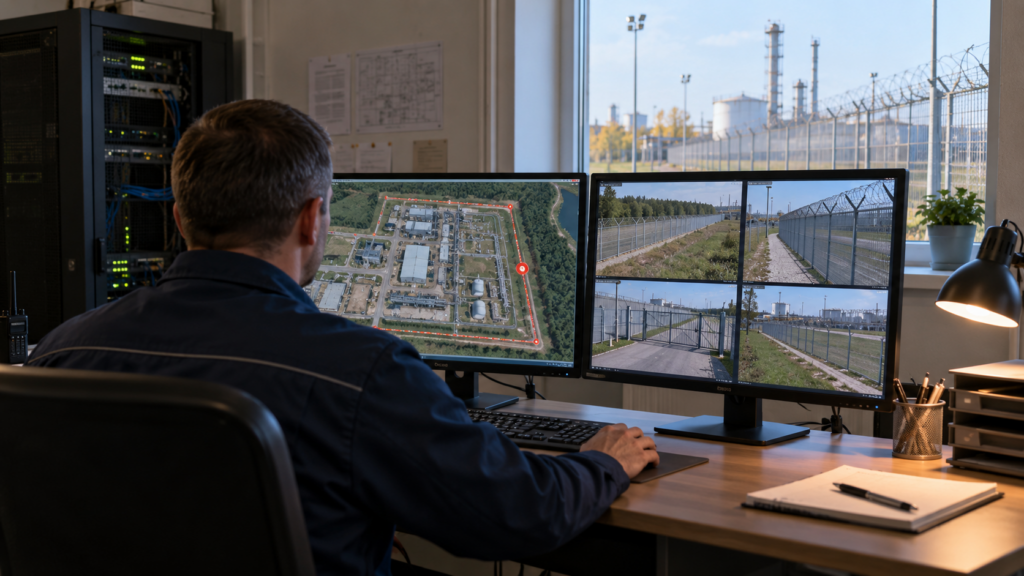

Единое рабочее место оператора
На графическом плане отображаются рубежи и события. Оператор видит время тревоги, её статус и привязку к участку. Архив помогает разбирать эпизоды и проверять работу дежурной смены.
В согласованной комплектации можно подключить камеры, управление доступом, освещение и оповещение. Состав интеграции, доступные команды и права пользователей задаются проектом.
Поддержка HTTP API и OPC UA позволяет планировать программный обмен данными. Совместимость с конкретной инфраструктурой проверяется до внедрения. Дистанционный доступ организуется с учётом политики информационной безопасности заказчика.
Основные параметры
Технические характеристики ВОЛК
| Параметр | Значение и условия |
|---|---|
| Линейная часть по одному рубежу / каналу | 1,5–70 км |
| Линейная часть для двух рубежей | 3–140 км суммарно, в две стороны |
| Длина виртуального датчика | Не более 5 м по длине участка |
| Задержка извещения о проникновении | Не более 2 секунд |
| Готовность после включения | Не более 10 минут, с учётом загрузки ОС |
| Восстановление дежурного режима после тревоги | Не более 20 секунд |
| Вероятность обнаружения | Не менее 0,95 при размещении чувствительного элемента в два рубежа, для указанных в исходных данных типов объектов |
| Вероятность классификации | 0,8–0,9 для типов «одиночный человек», «групповой нарушитель», «транспорт», в двухрубежной конфигурации |
| Определение направления движения | Вероятность не менее 0,9 в двухрубежной конфигурации для указанных типов объектов |
| Питание стационарной части | 220 ± 20 В; 50 ± 3 Гц; переход на ИБП при выходе напряжения за пределы |
| Автономная работа | Не менее 2 часов с батарейным источником, опционально |
| Протоколы обмена верхнего уровня | HTTP API, OPC UA |
| Связь с контроллерами | RS485/232 |
| Срок службы | Не менее 10 лет при соблюдении условий эксплуатации |
Значения приведены по техническим данным исходного решения. Конкретная комплектация ВОЛК, допустимые условия эксплуатации и приёмочные критерии фиксируются в проекте и документации поставки. Протяжённость кабеля не равна радиусу обнаружения вокруг объекта.
Комплексная безопасность предприятия
Наземный рубеж в общей системе защиты объекта
ВОЛК закрывает задачу контроля наземного периметра. Воздушные угрозы контролируются отдельными средствами обнаружения и противодействия. «Боевые Технологии» рассматривают эти направления в общей архитектуре: единые сценарии тревоги, распределение ответственности и понятный порядок реагирования.
Объединение информации ВОЛК с антидрон-контуром планируется на этапе проектирования. Возможности обмена событиями и управления подтверждаются для выбранной конфигурации.
Эшелонированная защита от БПЛА →Комплексы РЭБ «ЗОНТ» →Защита промышленного предприятия →
От обследования до эксплуатации
Как внедряется охранная система ВОЛК
Обследование
Изучаем протяжённость и состояние ограждения, грунт, источники вибрации, въезды, режим охраны, связь и питание. Определяем задачи и исходные данные.
Проект и расчёт
Формируем схему рубежей, состав оборудования, виртуальные участки, резервирование и перечень интеграций. Согласуем техническое задание и смету.
Монтаж
Устанавливаем линейную и стационарную части по проекту. Работы на территории согласуются с эксплуатационными службами предприятия.
Настройка
Настраиваем чувствительность, зоны, права доступа и обмен событиями. Проверяем влияние штатного движения транспорта и фоновых воздействий.
Приёмочные испытания
Проверяем согласованные сценарии нарушения, локализацию тревоги, передачу извещений и резервирование. Результаты оформляем документально.
Обучение и сопровождение
Обучаем дежурную смену, передаём эксплуатационные материалы и согласуем порядок технического обслуживания и поддержки.
Стоимость системы охраны периметра
Расчёт под ваш объект
Стоимость ВОЛК определяется длиной кабельной трассы, способом монтажа, количеством рубежей, составом станционной части, резервированием и интеграциями. Цена оборудования отдельно от проекта не отражает итоговую стоимость внедрения.
Чтобы получить коммерческое предложение, направьте план территории, длину периметра, фотографии ограждения, описание ворот и перечень действующих систем безопасности. Если данных пока нет, начнём с обсуждения объекта и обследования.
Что учесть в смете
- Оптическую аппаратуру и серверную часть.
- Чувствительный кабель, коммутацию и крепления.
- Земляные и монтажные работы.
- Рабочее место оператора и программную комплектацию.
- Питание, ИБП и каналы передачи данных.
- Интеграцию, настройку, испытания и обучение.
Ответы для технического заказчика
Вопросы о системе охраны периметра
Нужна ли подача питания по всей длине периметра?
Чувствительная волоконно-оптическая линия не требует питания вдоль рубежа. Питание необходимо стационарной аппаратуре и рабочему месту оператора. Дополнительные камеры, освещение и другие устройства имеют собственные требования к питанию.
Можно ли установить ВОЛК на существующий забор?
Возможность монтажа зависит от конструкции, состояния и жёсткости ограждения. Специалисты проверяют секции, крепления, ворота и передачу вибраций. По итогам выбирается размещение на ограждении, в грунте или комбинированная схема.
Как система работает рядом с дорогой?
Движение транспорта и другие фоновые источники вибрации учитываются при обследовании. Для конкретного участка подбираются маршрут кабеля и настройки. Устойчивость к помехам проверяется при испытаниях на объекте.
Будут ли ложные тревоги от ветра и животных?
Погодные воздействия и движение животных учитываются при выборе монтажа и настройке обработки. Полное отсутствие ложных тревог не обещается. Допустимые условия, чувствительность и критерии приёмки согласуются в техническом задании.
Что происходит при обрыве кабеля?
Контроль целостности линии позволяет обнаружить обрыв. Его влияние на дальнейший контроль зависит от схемы подключения и резервирования. Порядок восстановления и наличие запасных компонентов предусматриваются проектом.
Можно ли подключить камеры и СКУД?
Такая интеграция предусматривается в согласованной комплектации. До внедрения проверяются протоколы, совместимость, права управления и сценарии взаимодействия с действующей инфраструктурой.
Обнаруживает ли ВОЛК летящие дроны?
ВОЛК предназначен для контроля наземного рубежа через механические воздействия на чувствительный кабель. Для воздушных целей «Боевые Технологии» подбирают отдельные средства обнаружения и защиты от БПЛА.
Сколько стоит установка ВОЛК?
Стоимость рассчитывается по длине трассы, схеме рубежей, условиям монтажа, составу аппаратуры и интеграциям. Для предварительного предложения нужны план территории, фотографии ограждения и описание задачи охраны.
