РЛС обнаружения и сопровождения целей
Подбираем и интегрируем радиолокационные станции «ОРИОН» и С30 под параметры объекта. На странице собраны назначение, ключевые характеристики и технические документы по каждой модели.
Траекторное сопровождение
Интеграция в систему защиты
Пять РЛС для разных задач
Модели различаются назначением, сектором обзора, дальностью и требованиями к размещению. Сравните базовые параметры, а итоговую конфигурацию мы закрепим в техническом задании.
S Band · 360°
ОРИОН Б1
Воздушное наблюдение, обнаружение и сопровождение малоразмерных беспилотных воздушных судов.
C Band · секторная
ОРИОН М1
Лёгкий однопанельный комплекс для мониторинга и сопровождения надводных целей.
X Band · 360°
ОРИОН Т1
Круговой обзор, дальность до 10 км и сопровождение не менее 200 трасс.
X Band · 20 кг
ОРИОН Т1‑ПРО
Компактное исполнение Т1 с круговым обзором и сниженной массой.
S Band · до 30 км
С30
Воздушное наблюдение и обнаружение крупных дронов на протяжённых рубежах.
Ключевые параметры линейки
| Параметр | ОРИОН Б1 | ОРИОН М1 | ОРИОН Т1 | ОРИОН Т1‑ПРО | С30 |
|---|---|---|---|---|---|
| Назначение | Малоразмерные БВС | Надводные цели | Круговой обзор | Компактный круговой обзор | Малые гражданские БПЛА |
| Диапазон | S Band | C Band | X Band | X Band | S Band |
| Дальность обнаружения | 150 м – 10 км | 100 м – 8 км (корабли); действие радара 3,1 км | 350 м – 10 км | 350 м – 10 км | 300 м – 30 км (большие дроны) |
| Покрытие | 360° / 0–40° | ≥90° / ≥9° | 360° / 0–40° | 360° / 0–40° | 360° / ≥40° |
| Скорость целей | 0,5–85 м/с | 0,5–30 м/с | 0,5–100 м/с | 0,5–100 м/с | 3,6–385 км/ч |
| Интерфейс | RJ45 Ethernet | RJ45 Ethernet | Gigabit Ethernet | Gigabit Ethernet | RJ45 Ethernet |
| Масса | 60 кг | ≤5,5 кг | 70 кг | 20 кг | ≤100 кг |
Фактическая дальность зависит от типа и ЭПР цели, рельефа, высоты установки и помеховой обстановки.
РЛС «ОРИОН» и С30
Подробные карточки помогают быстро оценить возможности и требования каждой станции. Полные технические листы доступны для просмотра и скачивания.

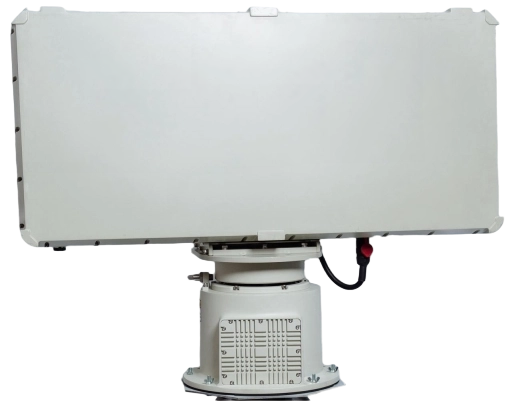

РЛС «ОРИОН Б1»
ОРИОН Б1 обнаруживает и сопровождает малоразмерные беспилотные воздушные суда, выдаёт координаты и параметры траектории. Станция рассчитана на круглосуточную работу; применяются DBF и активная фазированная антенная решётка.

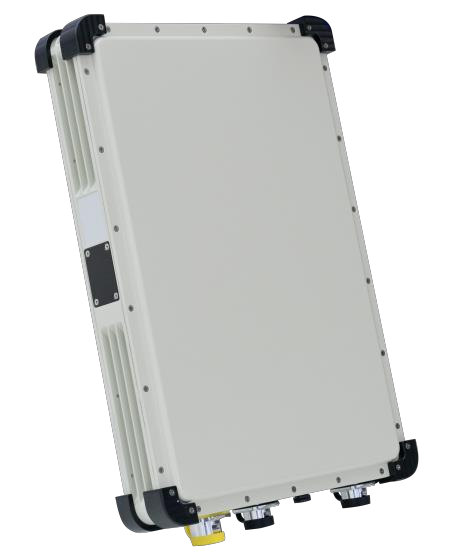

РЛС «ОРИОН М1»
Однопанельный комплекс с интегрированным блоком питания, MIMO и DBF. Возможна установка нескольких модулей для расширения зоны контроля и монтаж на существующие опоры.

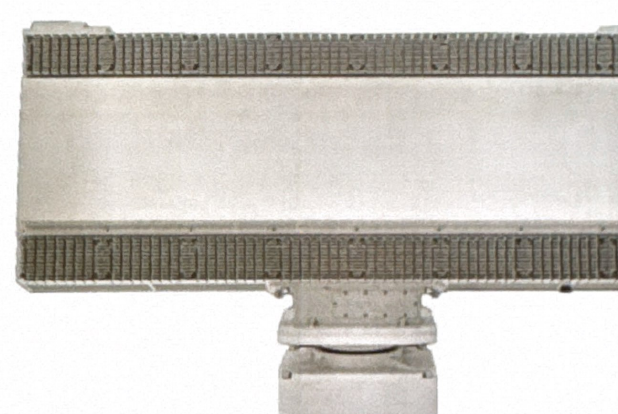

РЛС «ОРИОН Т1»
X‑диапазон, круговое горизонтальное покрытие и одновременное сопровождение не менее 200 трасс. Комплект включает РЛС, поворотную платформу, кабели, компьютер с программным обеспечением и крепёж.

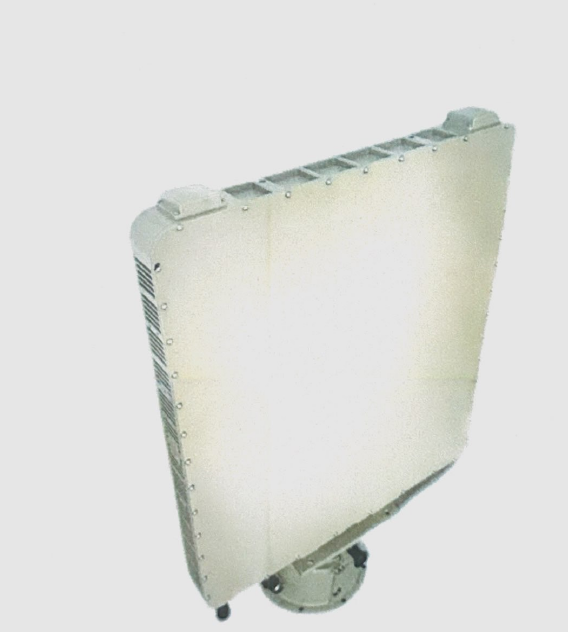

РЛС «ОРИОН Т1‑ПРО»
Т1‑ПРО сохраняет круговой обзор и сопровождение не менее 200 трасс. Масса станции — 20 кг, габариты — 580×500×75 мм, поэтому её проще разместить на объекте.

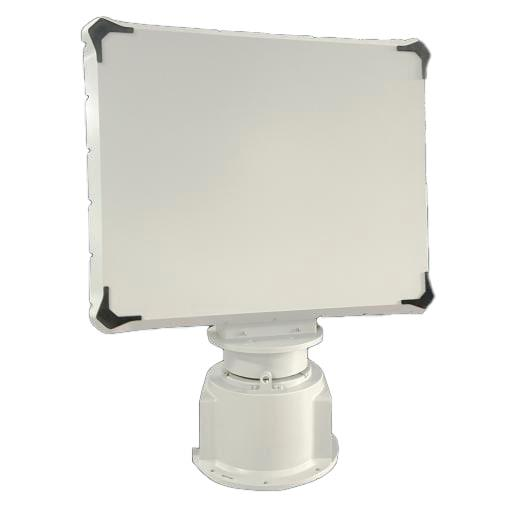

РЛС С30
С30 обнаруживает и сопровождает малые гражданские беспилотники на ключевых объектах и передаёт данные об их траектории. Для устойчивой работы применяются DBF, многочастотная передача и фазированная антенная решётка.
От обследования до ввода в эксплуатацию
РЛС выбирается не только по паспортной дальности. Важны высоты установки, рельеф, радиотени, профиль целей, каналы связи и совместимость с другими средствами защиты.
Сбор задачи
Определяем объект, типы целей, рубежи и требования к выдаче данных.
Обследование
Оцениваем площадку, зоны обзора, инфраструктуру и помеховую обстановку.
Проектирование
Подбираем модели, точки размещения, сеть и схему интеграции.
Поставка и монтаж
Формируем комплект, устанавливаем и соединяем оборудование.
Пусконаладка
Проверяем зоны контроля, передачу данных и работу операторов.
Предпроектное обследование
Начните с анализа объекта — это снижает риск неверного выбора модели и слепых зон.
Комплексная защита от БПЛА
РЛС может работать совместно с РЭБ, оптическими средствами и дронами‑перехватчиками.
Презентации и технические листы
Технические листы всех пяти моделей можно открыть в браузере или скачать.
РЛС «ОРИОН Б1»
Назначение, особенности и полная таблица ТТХ.
РЛС «ОРИОН М1»
Однопанельный комплекс и назначение для надводных целей.
РЛС «ОРИОН Т1»
Характеристики, комплектность, срок службы и гарантия.
РЛС «ОРИОН Т1‑ПРО»
Компактное исполнение, ТТХ и состав комплекта.
РЛС С30
Воздушное наблюдение, особенности и таблица характеристик.
Частые вопросы о выборе РЛС
Какая РЛС подходит для обнаружения БПЛА?
По предоставленным материалам Б1 и С30 прямо предназначены для воздушного наблюдения и обнаружения беспилотников; Т1 и Т1‑ПРО обеспечивают круговой обзор с сопровождением не менее 200 трасс. Выбор зависит от требуемого рубежа, типа целей и условий объекта.
Можно ли объединить несколько станций?
Для М1 прямо заявлена возможность объединения нескольких модулей для расширения зоны контроля. Для других моделей архитектура определяется проектом и поддерживаемыми интерфейсами.
Почему дальность в реальности может отличаться?
Она зависит от эффективной площади рассеяния и высоты цели, рельефа, осадков, помех, высоты установки и алгоритмов обработки. Паспортная цифра не заменяет обследование и расчёт зоны контроля.
Интегрируются ли РЛС с РЭБ и другими средствами?
Станции имеют Ethernet‑интерфейсы для выдачи данных. Состав протоколов и схема сопряжения уточняются при проектировании; совместная работа с РЭБ, оптическим подтверждением и средствами перехвата рассматривается как комплексное решение.
Как получить стоимость и срок поставки?
Цена зависит от модели, количества станций, программного обеспечения, монтажа и интеграции. Напишите специалисту — подготовим актуальное предложение под вашу задачу.
Подберём РЛС под ваш объект
Получите консультацию инженера, сравнительную конфигурацию и коммерческое предложение.
Радиолокационные станции для обнаружения БПЛА и контроля воздушного пространства
РЛС обнаружения дронов формирует дальний рубеж системы защиты объекта: обнаруживает цель, измеряет координаты и передаёт траекторные данные оператору или в контур интеграции. В линейку входят ОРИОН Б1, ОРИОН Т1, ОРИОН Т1‑ПРО и С30 для воздушного наблюдения, а также компактная ОРИОН М1 для контроля надводных целей. Для устойчивого результата выбор оборудования рекомендуется начинать с предпроектного обследования объекта и согласования технического задания.
Характеристики приведены по техническим листам ООО «Боевые Технологии». Перед поставкой параметры и комплектность подтверждаются спецификацией.
