Антидроновые сетки и защитные конструкции
Физический защитный контур для зданий, резервуаров и технологического оборудования. Подбор материалов, проектирование, поставка и монтаж с учётом условий вашего объекта.
Полимерные и металлические сетки · Пространственные каркасы · Защита сверху и по периметру
Как работает антидроновая сетка
Антидроновые сетки формируют дополнительный физический барьер между беспилотным аппаратом и защищаемым объектом. Полотно размещают на пространственном каркасе, мачтах или отдельно стоящих опорах. Защита может перекрывать подходы сбоку, пространство над оборудованием либо весь выделенный участок.
В составе конструкции работают вместе сетка, стальной трос, несущие элементы и крепления. Полиамидное полотно деформируется при контакте и поглощает часть энергии движения. Трос поддерживает геометрию барьера, а каркас воспринимает нагрузки и передаёт их на опоры. Задача решения — перехватить аппарат до контакта с оборудованием и обеспечить проектный вынос защитного контура.
При выборе учитывают размеры и массу расчётной цели, направление подлёта, расстояние до оборудования, ветер, снег и условия эксплуатации. Для усиленных зон могут применяться дополнительные экраны, бронематы и контейнерные барьеры.
Защита боковых направлений подхода к объекту.
Сетчатое покрытие над кровлей или оборудованием.
Отдельный контур для наиболее важных узлов.
Виды антидроновых сеток
Материал выбирают по задаче защиты и расчётным нагрузкам. Четыре вида сеток могут использоваться отдельно или в составе комбинированного контура.

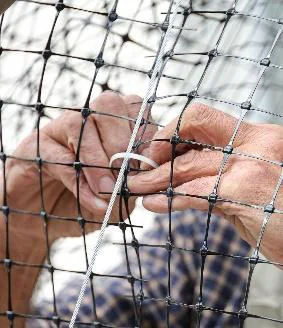

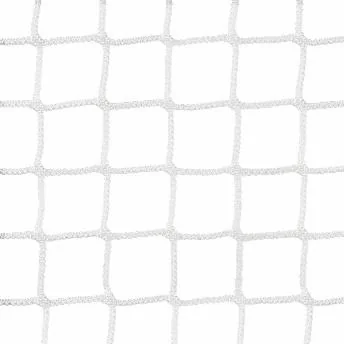

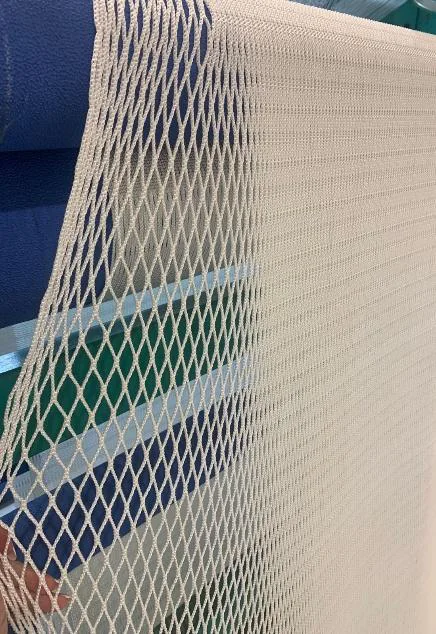

Полиамидная плетёная сетка
Безузловое плетение позволяет полотну растягиваться по площади и распределять нагрузку при контакте. Размер ячейки, диаметр нити и габариты полотна подбирают под проект. Крупные полотна позволяют сократить число стыков при перекрытии больших участков.
Для сетчатых оболочек, покрытий и протяжённых защитных контуров.

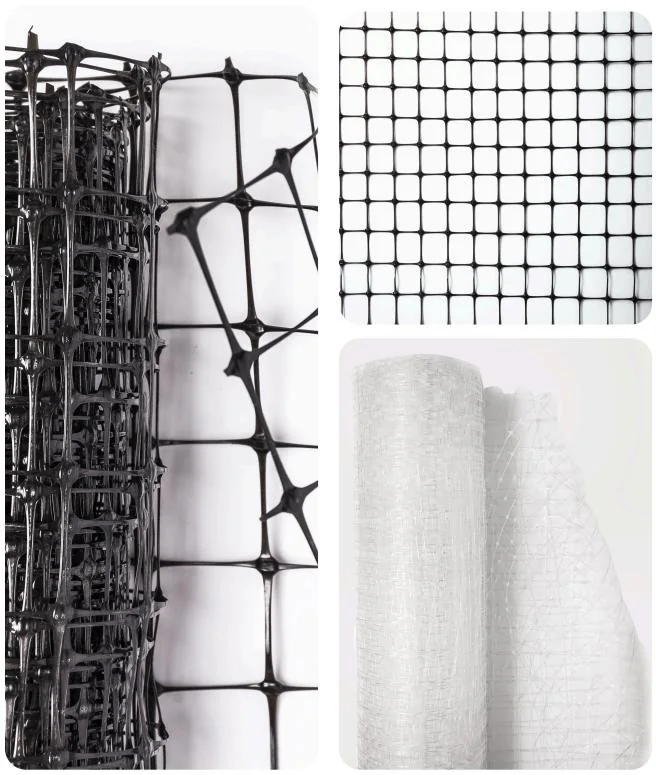

Полипропиленовая сетка
Полимерное полотно сохраняет форму и имеет низкое водопоглощение. Доступны исполнения с антистатическими добавками и антипиреном. Рулоны шириной 2–4 м удобны для последовательного монтажа. Заявленная группа горючести Г2 относится к соответствующему исполнению и подтверждается документами на материал.
Для решений, где важны малый вес, рулонный монтаж и свойства полимерного полотна.

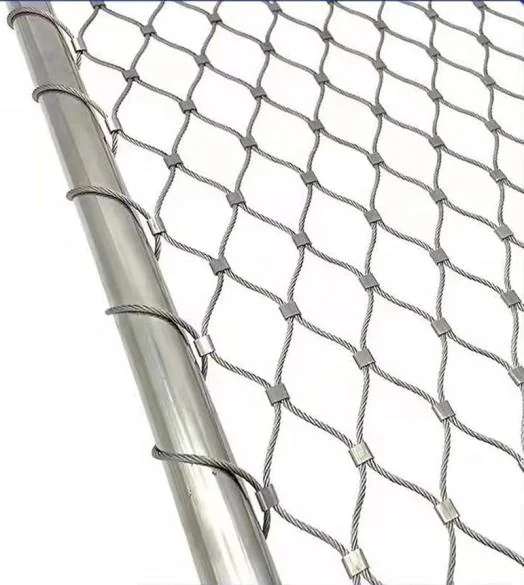

Сетка из стального троса
Металлическое тросовое полотно отличается высокой несущей способностью. Оцинкованный трос применяют для защиты от коррозии; для отдельных агрессивных сред рассматривают нержавеющую сталь. Варианты троса и размеры полотна согласуют в спецификации.
Для металлических барьеров и участков с повышенными требованиями к прочности.

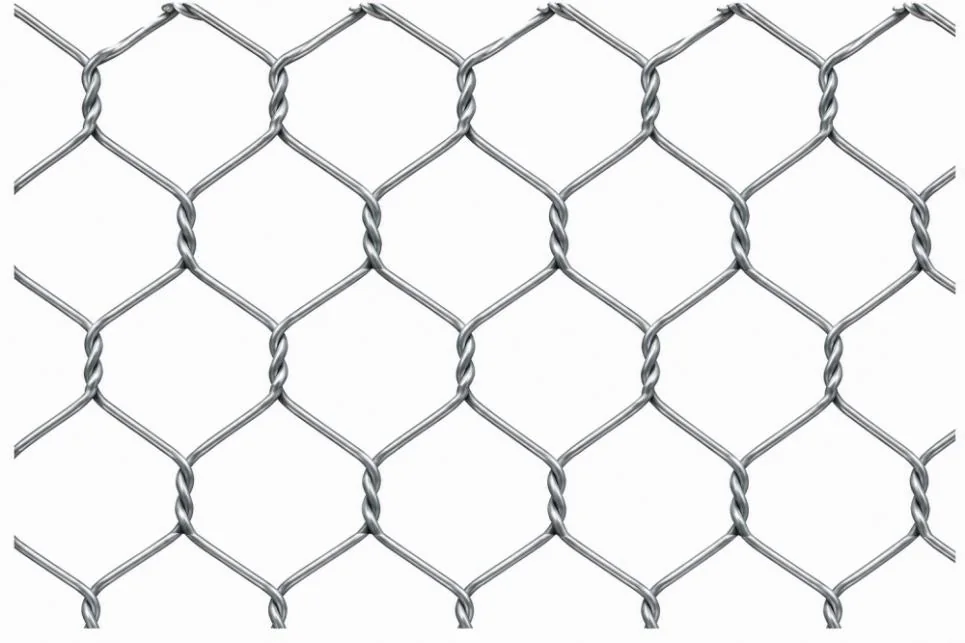

Сетка двойного кручения
Проволочная сетка с шестигранными ячейками, также известная как сетка манье или габионная. Варианты исполнения: диаметр проволоки 0,6–3 мм, ячейки 60, 80 и 100 мм, рулоны шириной 2–5 м. Коррозионная стойкость зависит от металла и защитного покрытия.
Для протяжённых металлических ограждений и комбинированных конструкций.
Указанные размеры — доступные варианты материалов для проектирования. Рабочие характеристики и комплектность фиксируются в проекте и спецификации.
Варианты защитных конструкций
От локального экрана до пространственной оболочки: конфигурация зависит от оборудования, доступного места и условий монтажа.

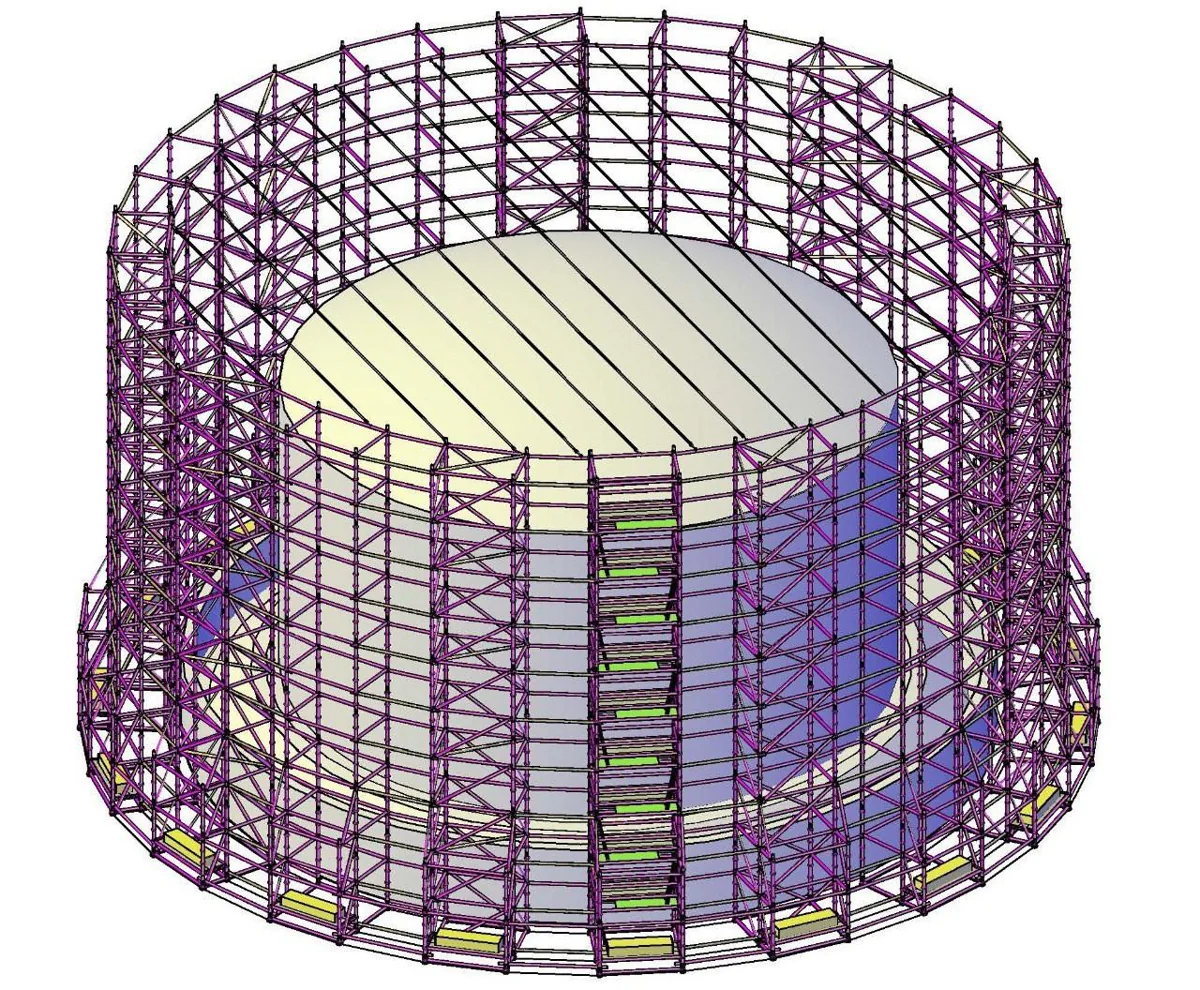

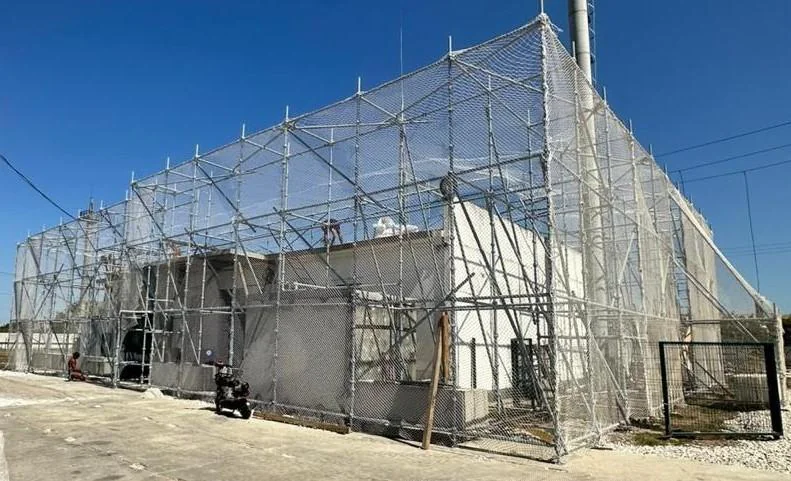

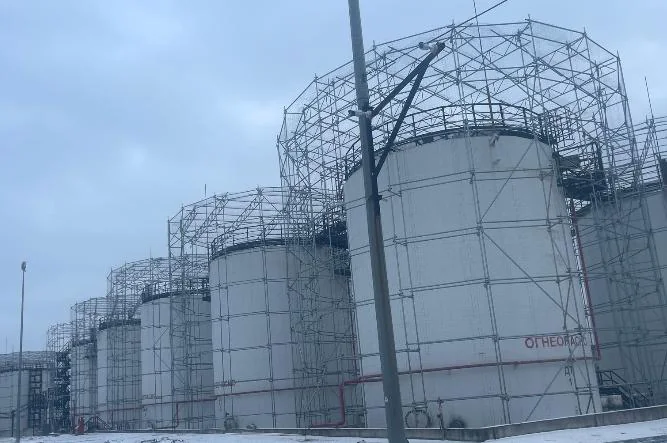

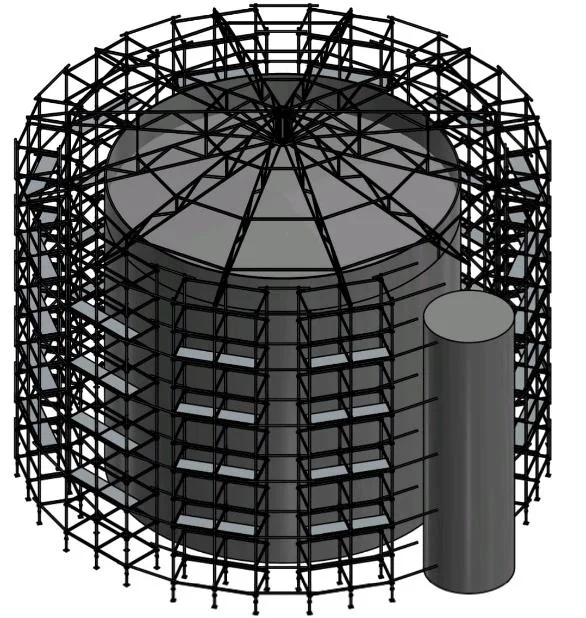

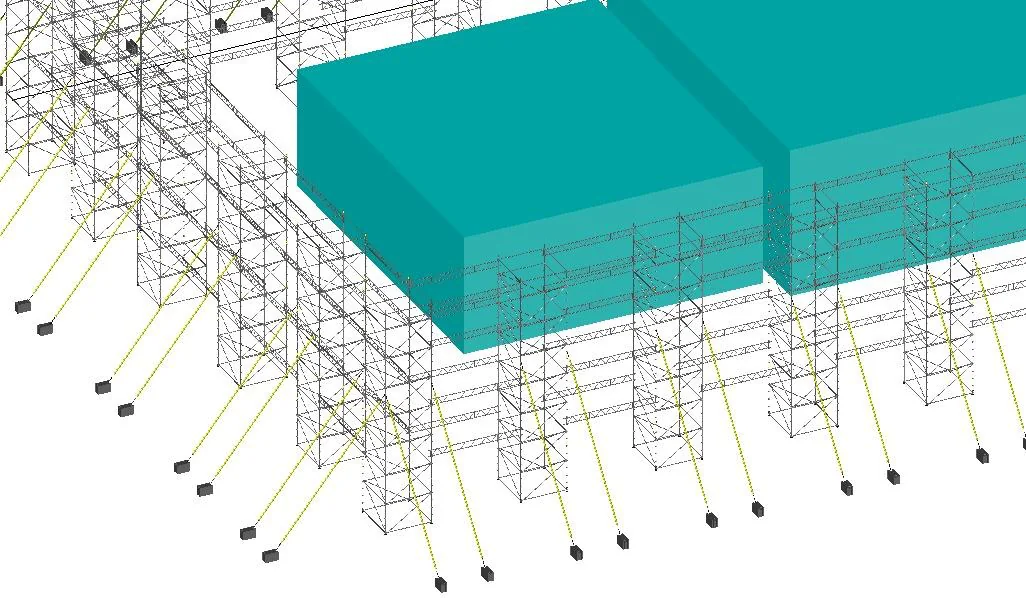

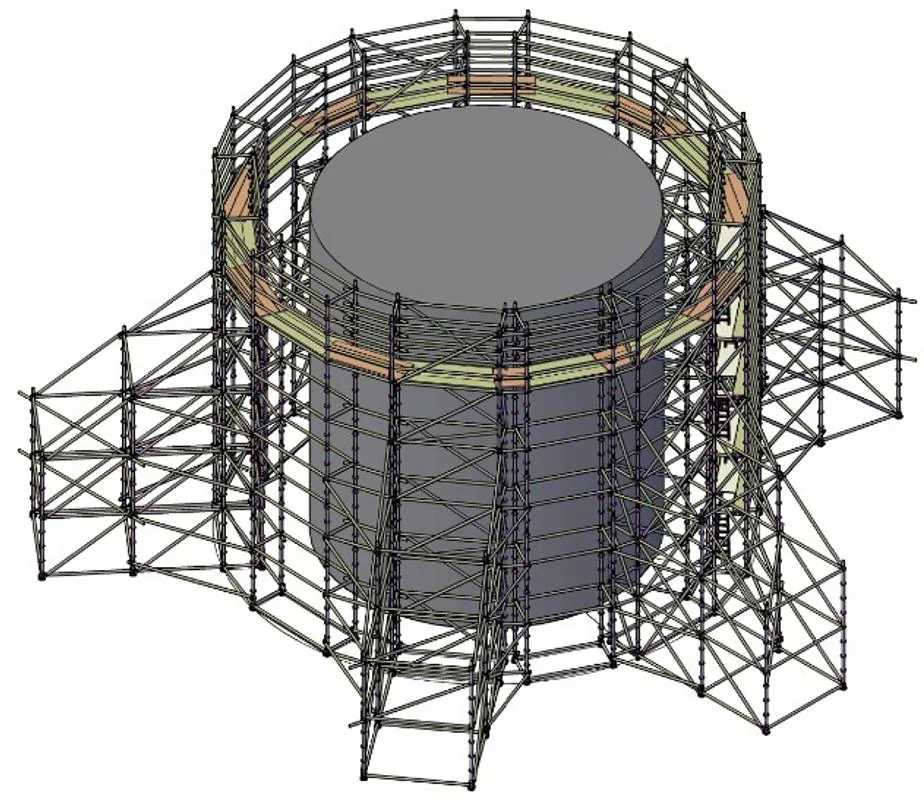

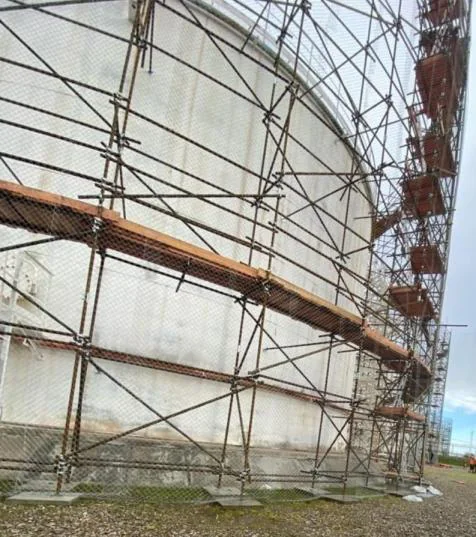

Контур вокруг здания или резервуара
Каркас охватывает защищаемую зону по периметру и при необходимости перекрывает её сверху. Рассматриваются решения с опиранием на существующие конструкции и с независимыми опорами. Варианты крепления — анкерные узлы, магнитные крепления и контрфорсы — выбирают по основанию и расчётным усилиям. Для высотных сооружений возможна разработка специальных решений, в том числе высотой до 100 м, при подтверждении расчётами.

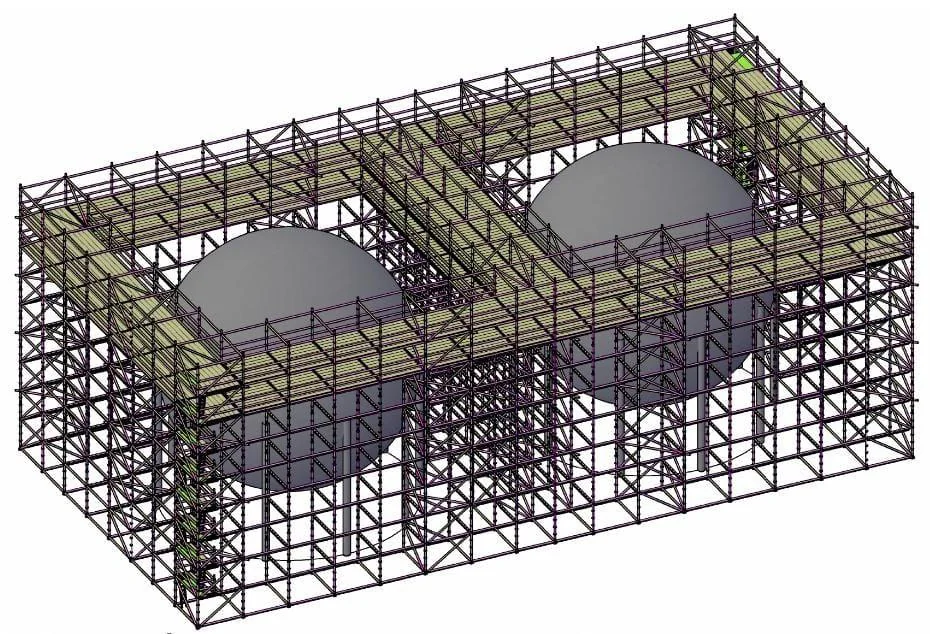

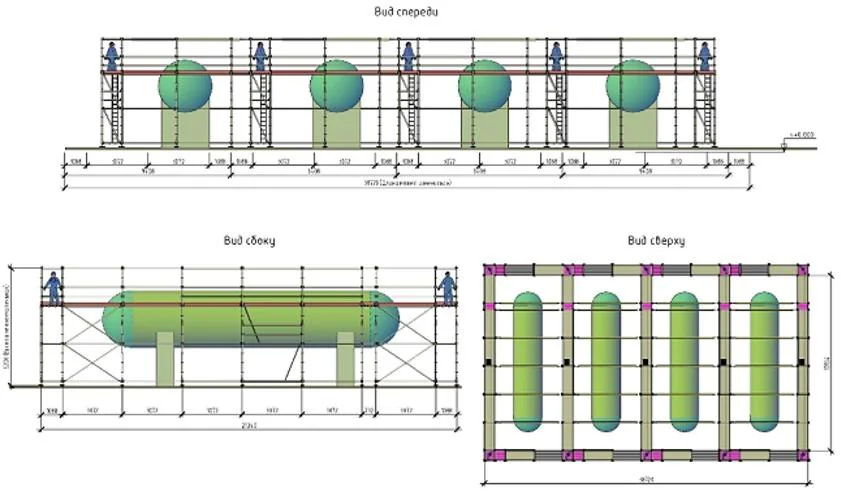

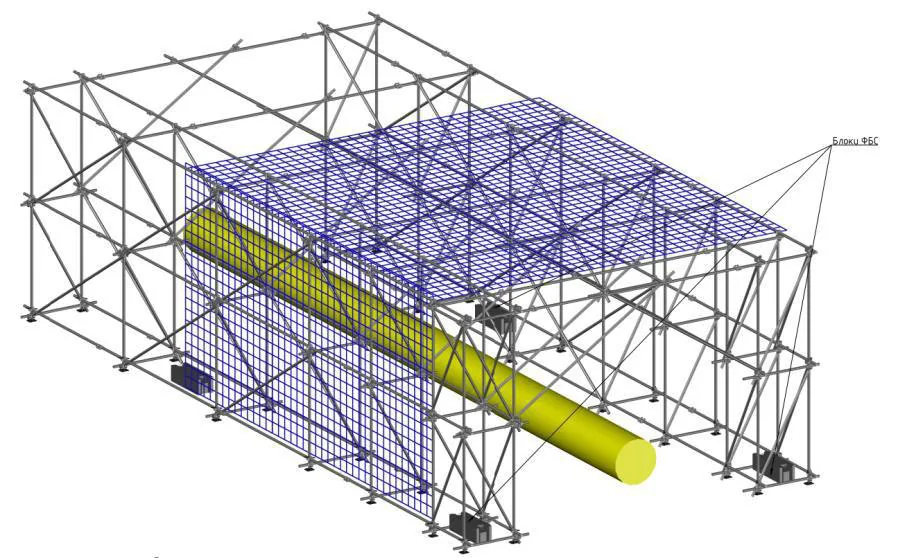

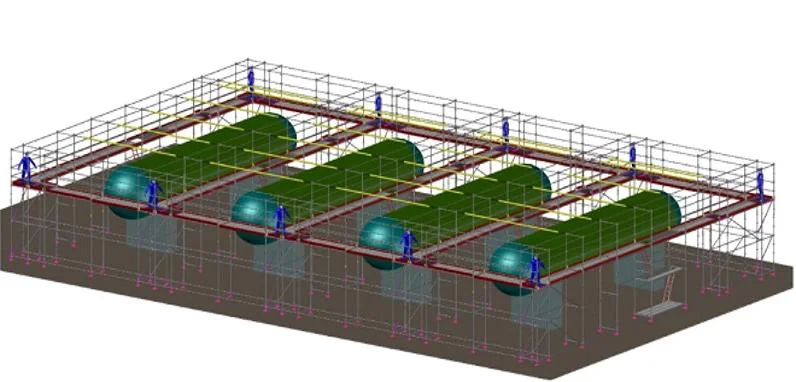

Защита технологических площадок и трубопроводов
Пространственная конструкция объединяет несколько единиц оборудования или протяжённый технологический участок. В компоновке оставляют доступ к лестницам, трубопроводам, крановым площадкам и контрольно-измерительным приборам.

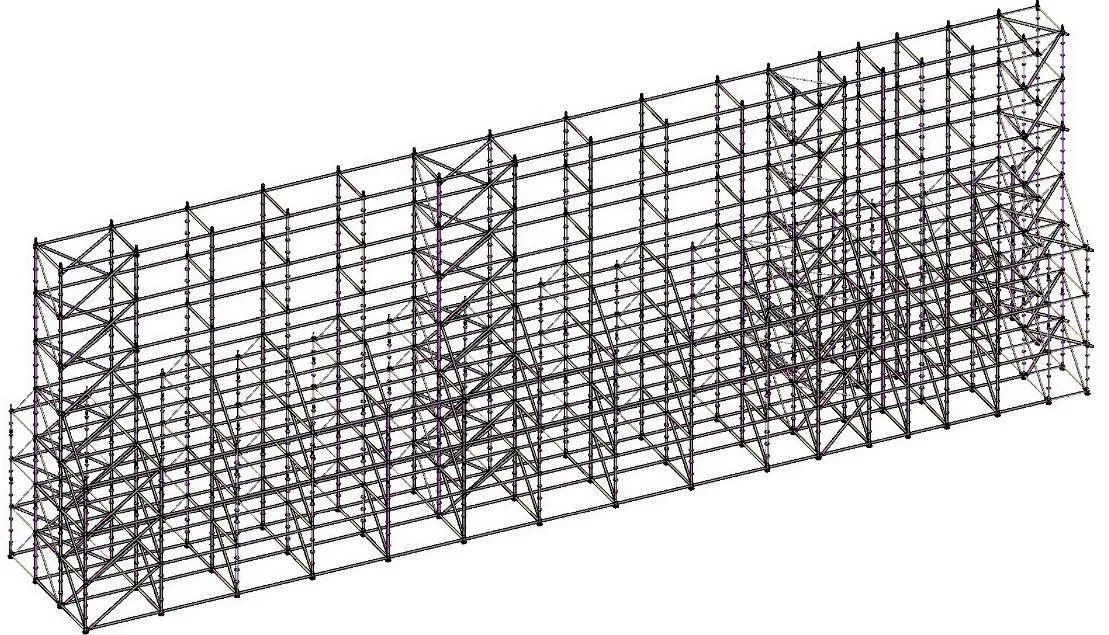

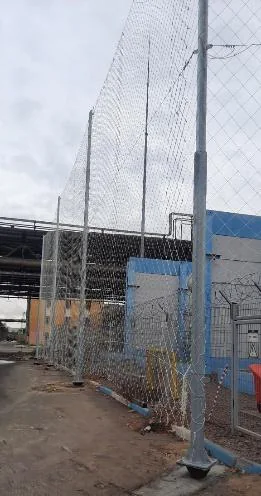

Сплошная защитная стена
Вертикальный защитный экран со стороны расчётного направления угрозы. Геометрию, шаг несущих элементов, число слоёв сетки и вынос от оборудования определяют при разработке концепции.
Стена из башен с фермами и растяжками
Башенные опоры объединяют фермами и усиливают растяжками. Такая компоновка позволяет создать отдельный защитный рубеж вдоль фасада или границы технологической зоны.

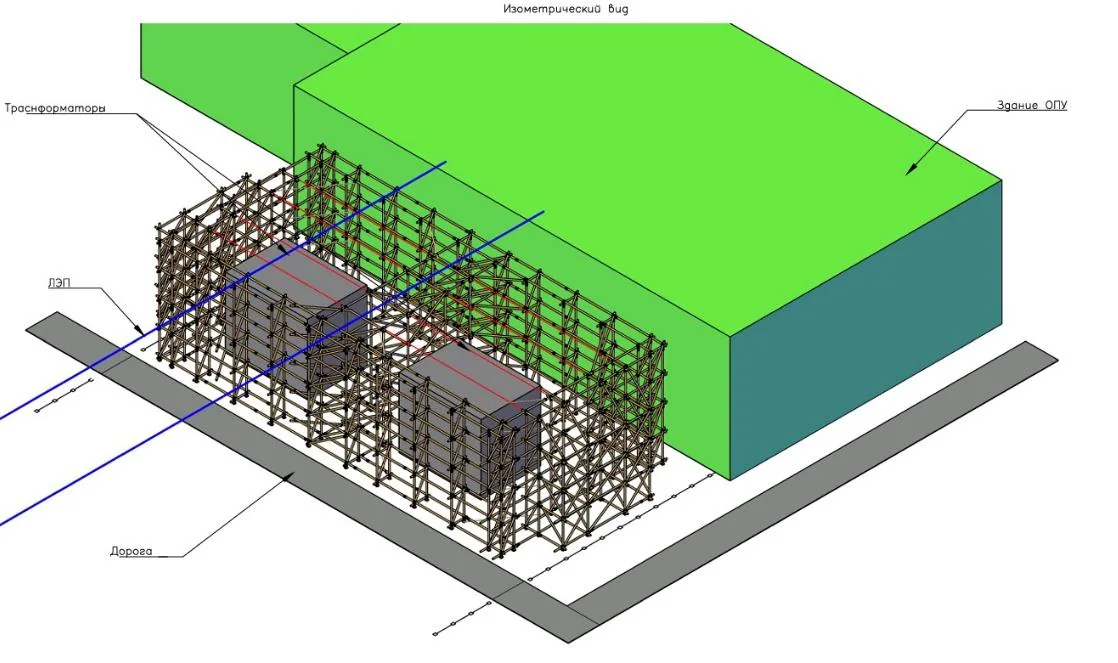

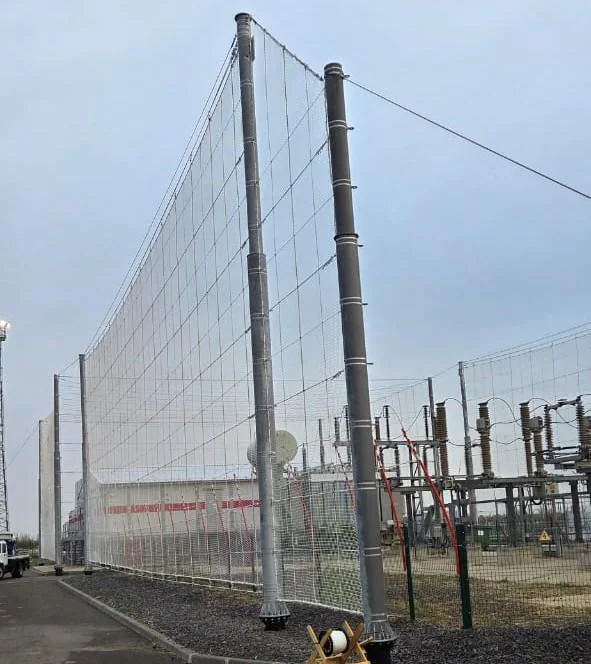

Защитный контур вокруг трансформаторов
Локальное ограждение выделяет трансформаторы и прилегающее оборудование в отдельную защищаемую зону. В проекте учитывают рабочие проходы, обслуживание, вентиляцию и требования эксплуатирующей организации.

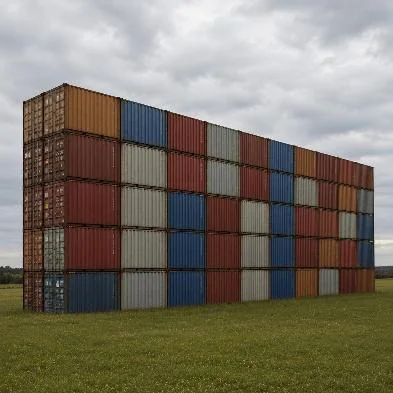

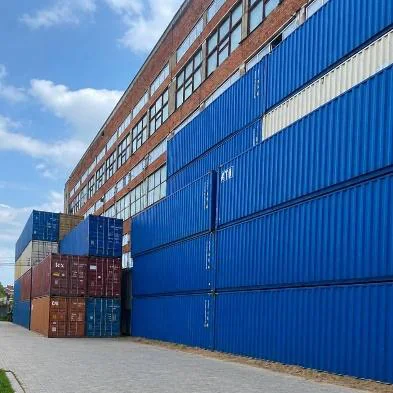

Контейнерные и комбинированные барьеры
Дополнительный рубеж может выполняться из морских контейнеров с заполнением водой, песком или гравием. Контейнерные стены сочетают с сетчатым перекрытием. Массу заполнения, устойчивость и несущую способность основания проверяют расчётом.

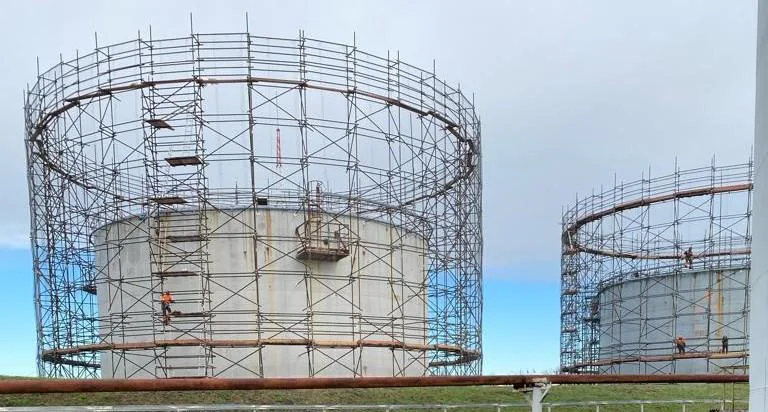

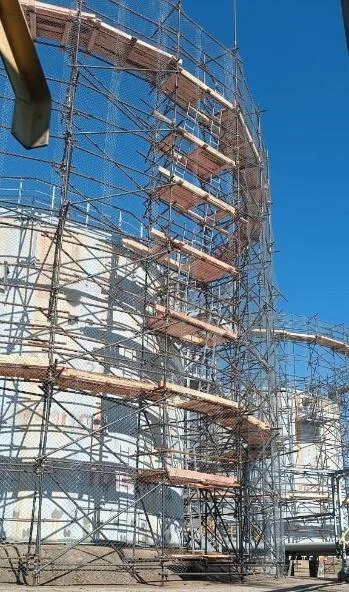

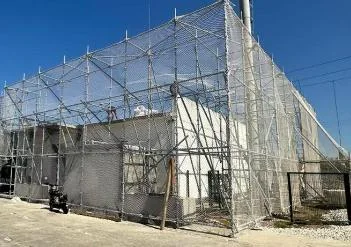

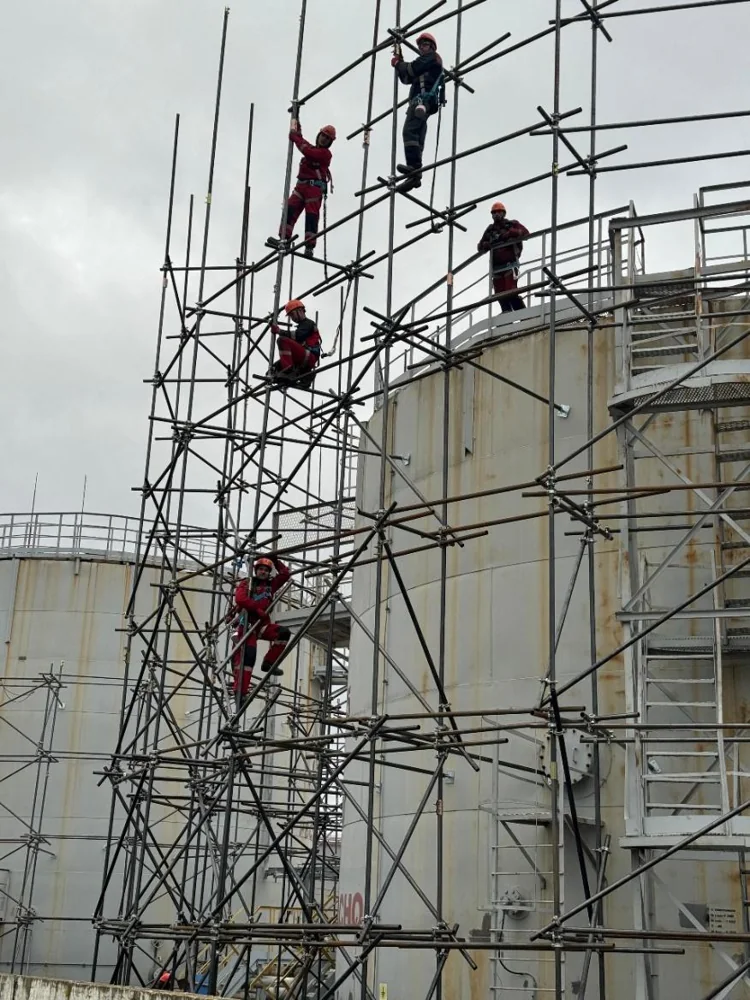

Каркас из трубно-хомутовых лесов
Модульный каркас позволяет обходить оборудование сложной формы и адаптировать конструкцию к существующей площадке. Для каркаса рассматриваются трубно-хомутовые леса с трубой 48 × 3 мм, а также мачты и стойки. Сечение, шаг опор и узлы соединений назначают по расчёту.
Сборную конструкцию можно менять, разбирать и переносить. При подходящей комплектации она сохраняет доступ к оборудованию и может использоваться для обслуживания на высоте. Возможность применения лесов заказчика или долгосрочной аренды рассматривается отдельно.
Состав подготовительных работ зависит от площадки: при подходящем основании возможно решение без устройства новых фундаментов. Необходимость изысканий и согласований определяют по принятой конструкции и условиям объекта.

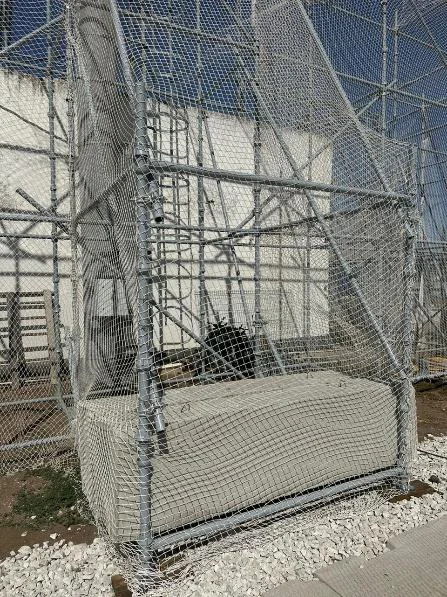

Защитные сетки на объектах: фотографии
Фотографии конструкций и монтажа показывают различные варианты исполнения инженерных барьеров.
От обследования до монтажа и обслуживания
-
Консультация
Обсуждаем объект, задачу и исходные данные для предварительной оценки.
-
Изучение площадки
Анализируем планы, габариты, существующие опоры и условия доступа. При необходимости проводим обследование.
-
Концепция решения
Определяем защищаемые зоны, схему каркаса и варианты размещения сетчатого барьера.
-
Оценка стоимости
Рассчитываем материалы, проектирование, логистику и монтаж по выбранной конфигурации.
-
Проектирование и ППР
Разрабатываем конструкции, узлы крепления, расчёты и проект производства монтажных работ.
-
Комплектация и поставка
Формируем комплект сеток, труб, тросов, хомутов, крепежа и других проектных элементов.
-
Монтаж
Собираем опоры и каркас, устанавливаем полотна и выполняем предусмотренные проектом работы.
-
Обслуживание
Проводим осмотры, ремонт и замену элементов; при необходимости — демонтаж или перенос конструкции.
Подбор сетки и стоимость защиты
Стоимость антидроновой сетки и готовой защитной конструкции рассчитывается по объёму и составу работ. На неё влияют материал полотна, площадь и высота контура, количество слоёв, необходимость верхнего перекрытия, тип опор и креплений, условия доставки и монтажа.
Для предварительного расчёта подготовьте план участка, размеры оборудования или здания, фотографии, высотные отметки и описание доступных мест крепления. Если исходных данных недостаточно, начнём с предпроектного обследования.
В проекте предусматривают ветровые и снеговые нагрузки, обледенение, коррозионную среду, доступ к кровле и инженерным системам. В документацию включают требования к осмотрам, ремонту и замене повреждённых частей.
Вопросы об антидроновых сетках
Какую сетку выбрать для защиты от дронов?
Выбор зависит от расчётной угрозы, пролётов, нагрузки на опоры и условий эксплуатации. Рассматриваются полиамидные, полипропиленовые, тросовые и проволочные сетки; окончательный вариант фиксируется в проекте.
Можно ли закрыть объект сеткой сверху?
Да. Возможны верхнее перекрытие, боковой контур и их сочетание. Схема опирания и расстояние до оборудования определяются по площадке и расчётам.
Нужны ли фундаменты для защитного каркаса?
Это зависит от основания, высоты и нагрузок. Для части модульных решений возможно размещение без новых фундаментов; для других требуются специальные опоры и подготовка основания.
Есть ли сетки с антистатиком и антипиреном?
Предусмотрены отдельные исполнения полипропиленовой сетки с такими добавками. Наличие добавок и заявленные свойства подтверждаются документацией на конкретный материал.
Можно ли защитить только трансформатор или резервуар?
Да. Локальный контур может проектироваться для отдельного трансформатора, резервуара, инженерного узла или группы оборудования.
Входит ли обслуживание в работы?
Состав работ может включать осмотры, ремонт, замену полотен и креплений, а также демонтаж. Периодичность и объём обслуживания согласуются в документации и договоре.
Как сетки сочетаются с эшелонированной защитой?
Сетчатые конструкции образуют физический рубеж в составе общей системы защиты объекта. Их размещение согласуют с зонами наблюдения, инженерными системами и режимом эксплуатации предприятия.
Рассчитать сетчатую защиту объекта
Пришлите план, размеры и фотографии. Обсудим конструкцию, состав работ и исходные данные для расчёта.
