Перехватчик самолётной схемы
Дрон-перехватчик «Гвоздика»
Маневренный дрон-перехватчик самолётной схемы для работы по воздушным целям. При промахе система способна выполнить разворот и повторный заход на цель. Крейсерская скорость — 180 км/ч, максимальная на электродвигателях — 350 км/ч, с твердотопливным ускорителем — до 450 км/ч.

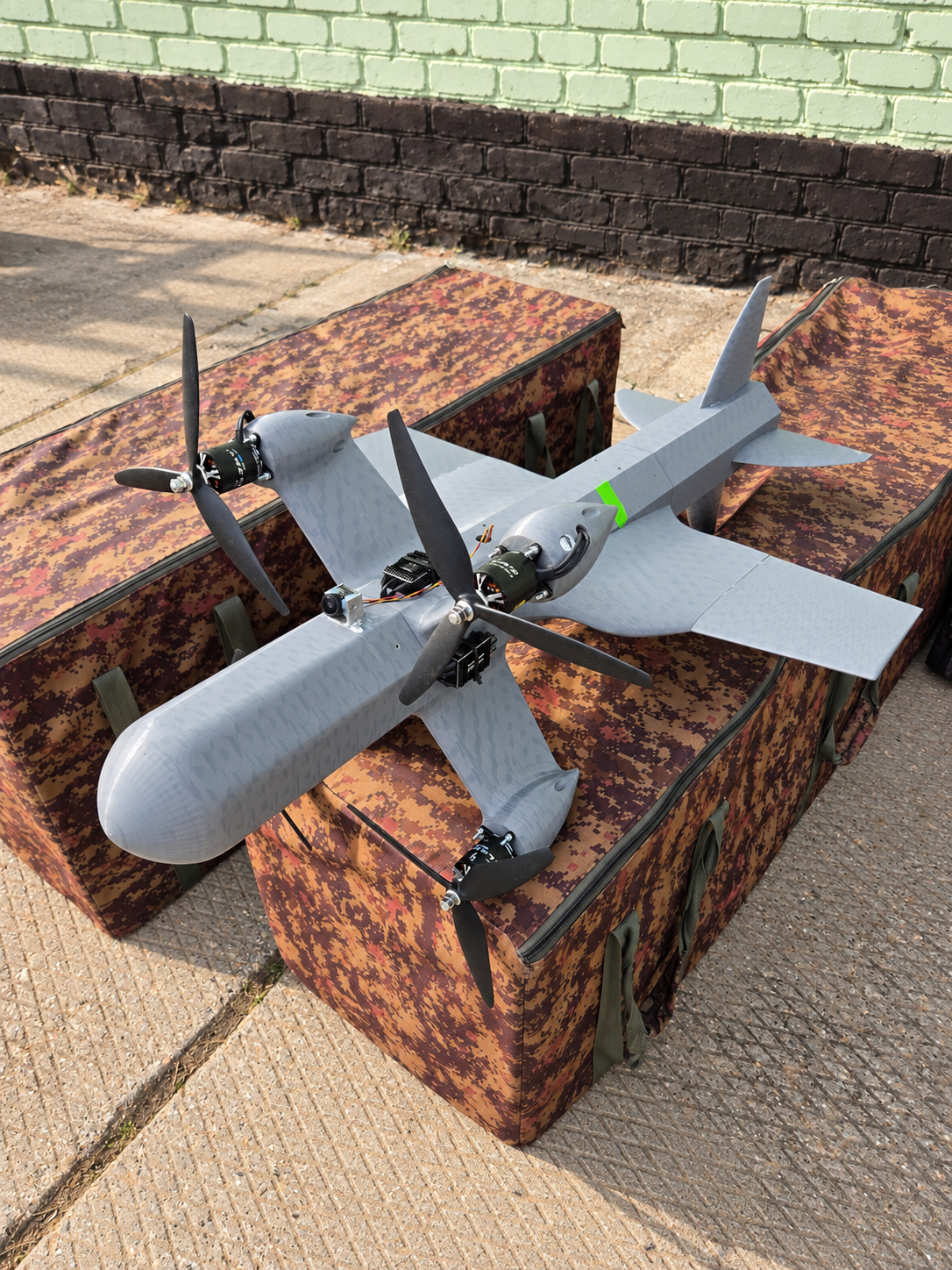

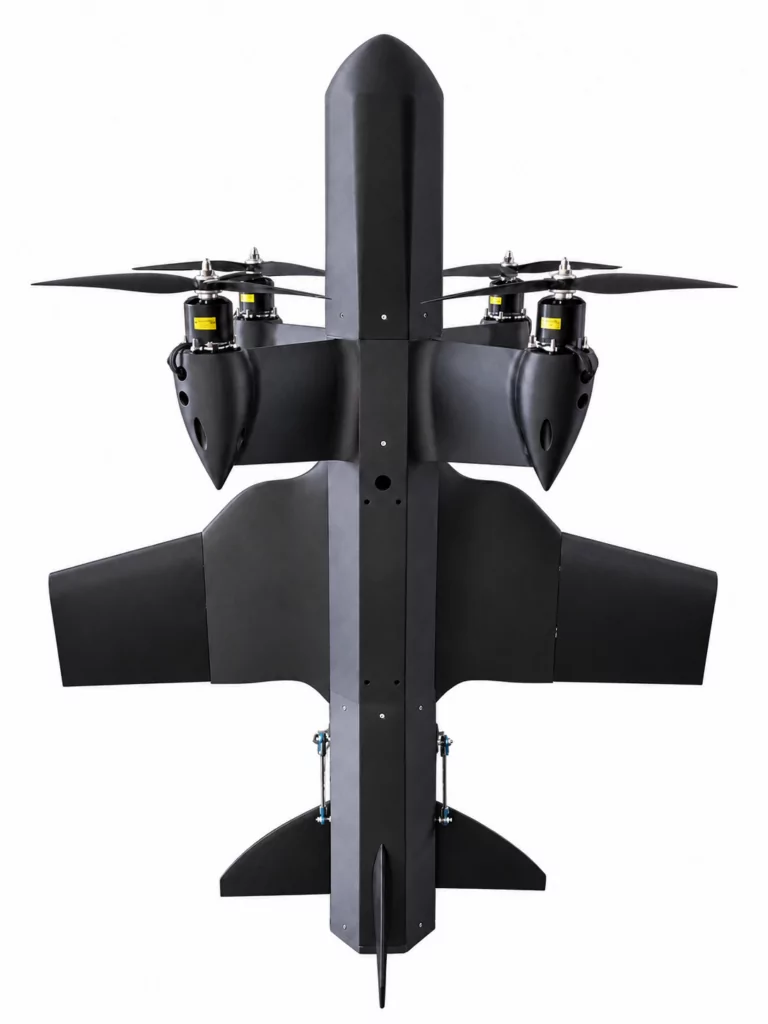

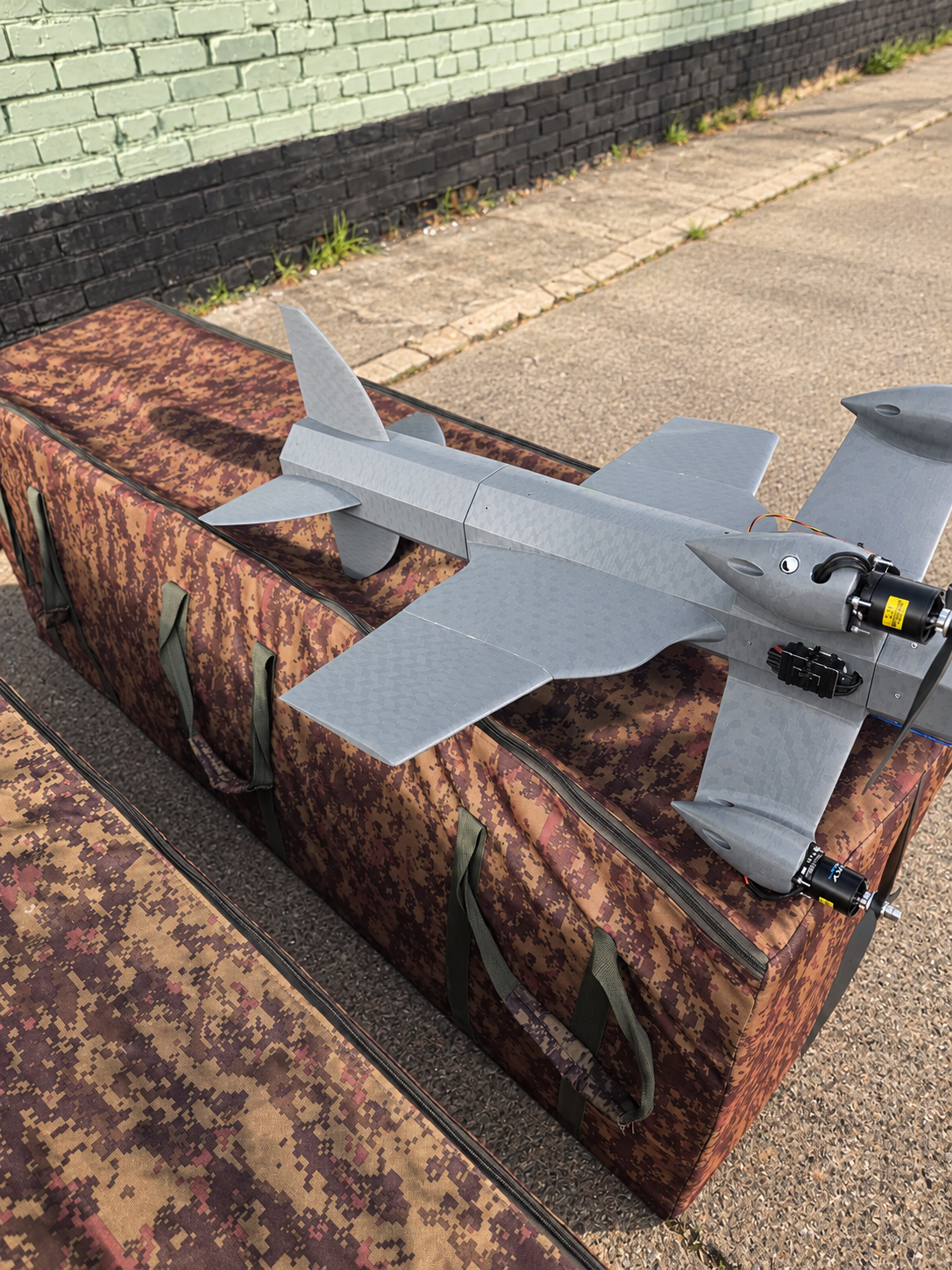

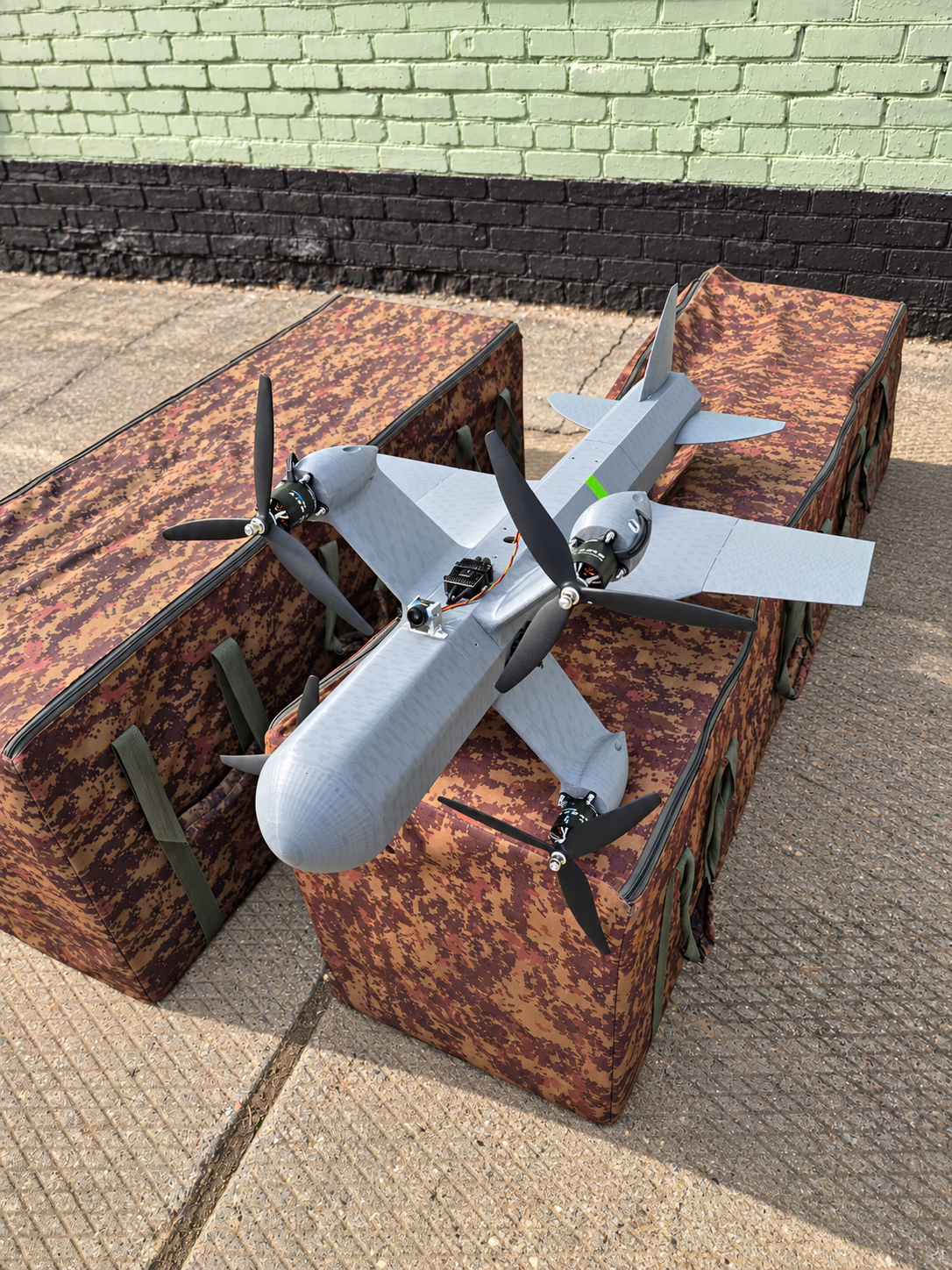

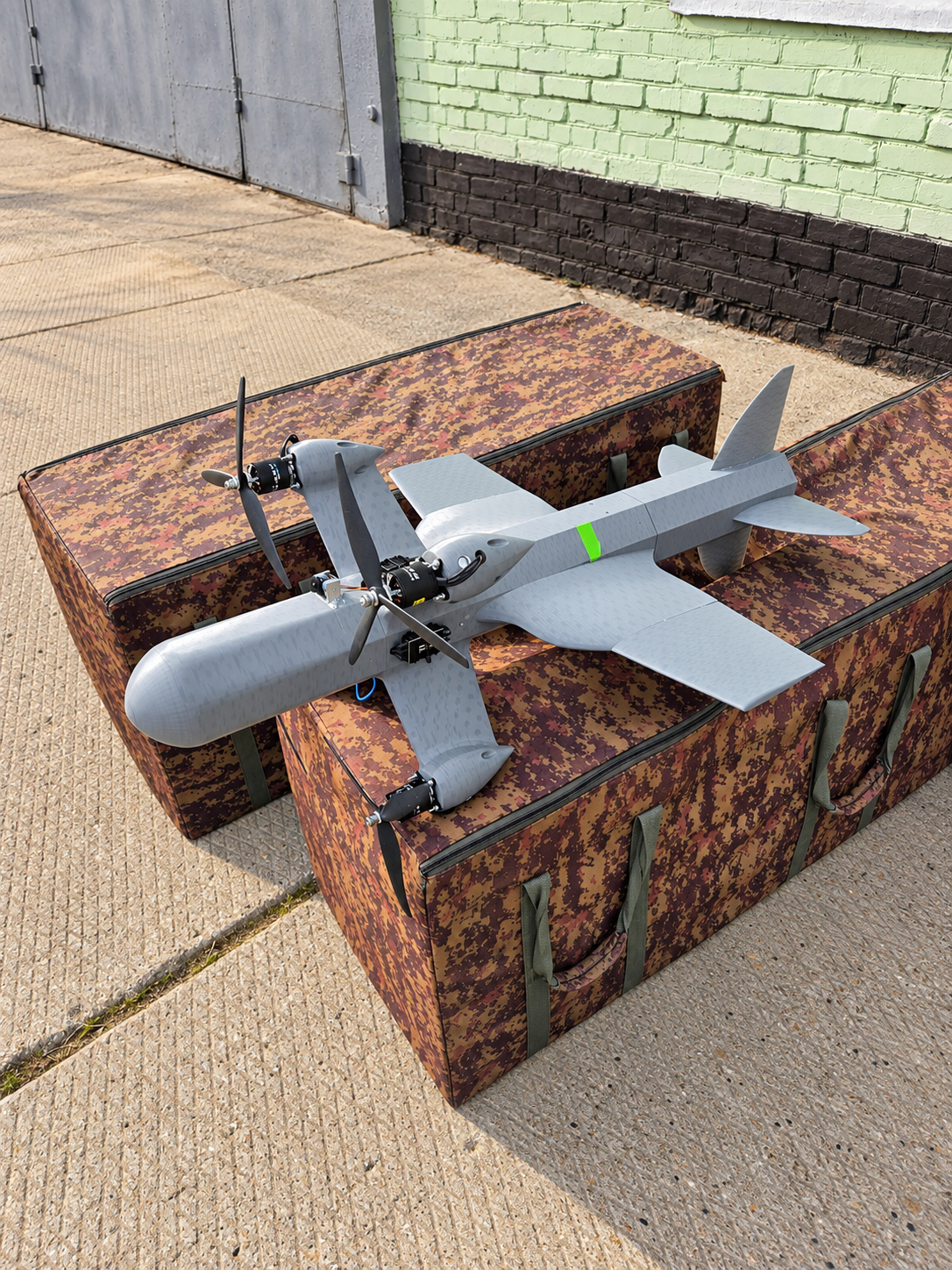

Фотографии «Гвоздики»
Нажмите на снимок, чтобы открыть его в полном размере.
Назначение и конструкция
Самолётная компоновочная схема обеспечивает высокую маневренность и возможность после неудачного первого сближения быстро выполнить разворот, повторно построить траекторию и выйти на цель.
Конструкция и силовая установка
- самолётная компоновочная схема с высокой маневренностью;
- 4 электродвигателя с тянущими винтами;
- двигатели размещены в передней части на симметрично вынесенных консолях;
- компоновка рассчитана на сохранение центровки при воздушном старте;
- предусмотрена возможность применения твердотопливного ускорителя.
Технические характеристики
Параметры приведены по предоставленным техническим данным и могут зависеть от конкретной конфигурации изделия.
| Параметр | Заявленное значение |
|---|---|
| Компоновочная схема | самолётная, высокоманевренная |
| Силовая установка | 4 электродвигателя с тянущими винтами |
| Крейсерская скорость | 180 км/ч |
| Максимальная скорость на электродвигателях | 350 км/ч |
| Максимальная скорость с твердотопливным ускорителем | до 450 км/ч |
| Полезная нагрузка | до 1,5 кг |
| Отсек полезной нагрузки | 80 × 80 × 250 мм |
| Система захвата и удержания цели | оптический и тепловизионный каналы |
| Дальность наведения в благоприятных условиях | до 1 км |
| Дальность наведения в сложных погодных условиях | до 400 м |
| Повторный заход | при промахе выполняется повторный заход на цель |
Фактические параметры зависят от погодных условий, профиля цели, режима управления и конфигурации изделия.
Наведение и варианты управления
Система автоматического захвата и удержания цели использует оптический и тепловизионный каналы, что позволяет работать при различной освещённости и ухудшенной видимости.
Повторный заход
При промахе изделие выполняет разворот и повторно выходит на цель. Маневренная самолётная схема сокращает время повторного построения траектории.
«Пустил и забыл»
Целеуказание и полётное задание передаются перед стартом. Далее изделие выполняет задачу автономно с коррекцией по бортовой системе захвата цели. Возможен повторный заход.
Телеуправление
Вариант с постоянным радиоканалом предусматривает передачу телеметрии, контроль выполнения полётного задания, возможность отмены задачи и возврата к точке старта. Дополнительно возможны видеоканал или MESH-связь.
«Гвоздика» в системе защиты объекта
Перехватчик может использовать внешнее целеуказание и работать как исполнительный элемент единого контура обнаружения и реагирования.
Обнаружение
РЛС или другой сенсор формирует первичный трек.
Идентификация
Оптический или радиочастотный канал подтверждает цель.
Целеуказание
Данные о цели передаются в систему управления перехватчиком.
Перехват
Изделие выходит на цель и при необходимости выполняет повторный заход.
Контроль
Система фиксирует результат и обновляет воздушную обстановку.
Интеграция и дополнительные каналы
Конфигурация может включать внешний канал целеуказания, телеметрию и дополнительные каналы передачи данных.
Оптический канал
Используется для обнаружения, подтверждения и удержания цели при достаточной видимости.
Тепловизионный канал
Расширяет рабочие условия при недостаточной освещённости и ухудшенной видимости.
Видео / MESH
Дополнительно может устанавливаться канал передачи видеоинформации с головки самонаведения либо MESH-канал.
Конкретная комплектация, режимы управления и интерфейсы определяются техническим заданием и условиями эксплуатации.
Связанные решения
Другие модели перехватчиков и связанные страницы каталога.
Дроны-перехватчики
Фотографии и сравнение трёх моделей.
Защитник неба ПВО
Фотографии зелёного аппарата и характеристики.
РЛС обнаружения БПЛА
Характеристики и модели радиолокационных станций.
Эшелонированная защита
Интеграция перехватчиков с другими средствами защиты объекта.
БПЛА «ОСЬ-25»
Самолётная платформа: фотографии и лётные характеристики.
Частые вопросы
Характеристики и сведения о модели.
Что происходит при промахе?
Изделие способно выполнить разворот, повторно построить траекторию и произвести повторный заход на цель.
Какая максимальная скорость?
Крейсерская скорость в режиме барражирования — 180 км/ч, максимальная на электродвигателях — 350 км/ч, с применением твердотопливного ускорителя — до 450 км/ч.
Какая дальность наведения?
В благоприятных условиях — до 1 км. В сложных погодных условиях — ориентировочно до 400 м.
Какие каналы наведения используются?
Система автоматического захвата и удержания цели оборудована оптическим и тепловизионным каналами.
Какие варианты управления предусмотрены?
Предусмотрены автономный режим «пустил и забыл» и вариант телеуправления с телеметрией. В зависимости от конфигурации могут добавляться видеоканал и MESH-связь.
Дрон-перехватчик «Гвоздика»
«Гвоздика» — высокоманевренный дрон-перехватчик самолётной схемы с четырьмя электродвигателями, оптическим и тепловизионным каналами захвата цели и возможностью повторного захода после промаха. Максимальная скорость в конфигурации с ускорителем достигает 450 км/ч.
Изделие может работать в автономном режиме или под телеуправлением, интегрироваться с внешним целеуказанием и использоваться в составе комплексной системы защиты объектов от БПЛА.
Обсудить применение «Гвоздики»
Направьте требования к цели, дальности, условиям видимости и способу запуска. Подготовим технический опросный лист и варианты интеграции.
