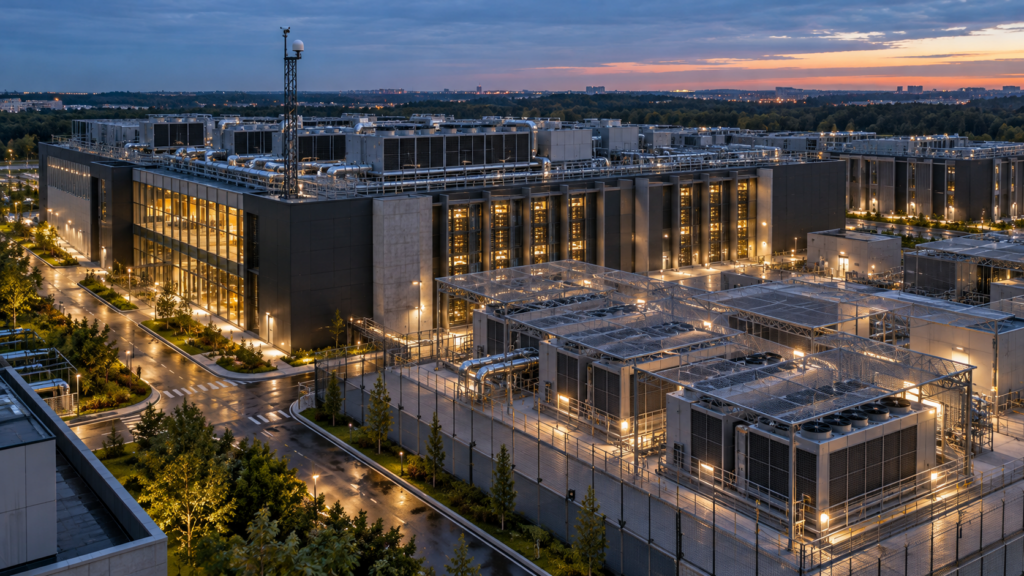

Обложка: визуализация концепции комплексной защиты ЦОД с РЛС, оптико-тепловизионным наблюдением и оборудованием РЭБ.
Как выстроить защиту дата-центра от БПЛА и сохранить управляемость инженерной инфраструктуры: обследование, обнаружение, пассивные меры, интеграция и проверка результата.
ЦОД защищают ради непрерывности сервиса
Защита центра обработки данных от дронов начинается с вопроса: какие события способны нарушить предоставление сервиса? Для владельца площадки важен не сам факт пролёта беспилотника, а возможные последствия для питания, охлаждения, связи и доступа персонала. Серверные залы могут находиться внутри капитального здания, однако часть инженерной инфраструктуры вынесена на кровлю и наружные площадки. Поэтому оценивать только прочность фасада или высоту ограждения недостаточно.
Эшелонированная защита ЦОД объединяет наблюдение за воздушной обстановкой, подтверждение события, согласованные действия службы безопасности и инженерные меры. Её задача — уменьшить вероятность повреждений и дать дежурной смене информацию для своевременной реакции. Конкретный состав оборудования зависит от площадки, внешнего окружения и требований эксплуатации.
В этой статье рассматриваем логику проекта для собственника, технического директора и руководителя безопасности. Коммерческое решение по защите ЦОДов от БПЛА представлено на отдельной странице: там можно обсудить обследование и подготовку предложения.
Почему обычной охраны периметра недостаточно
СКУД, ограждения и наземное видеонаблюдение решают важные задачи контроля доступа. Воздушное событие требует другой картины наблюдения. Камера у ворот может не видеть пространство над кровлей; отметка в радиочастотном детекторе сама по себе не объясняет, что находится в воздухе; охранный пост не всегда имеет сведения о состоянии инженерных систем.
Для дата-центра контур противодействия БПЛА должен быть связан с существующей физической безопасностью и эксплуатацией. Это не означает, что каждому оператору предоставляют управление всеми системами здания. Напротив, проект определяет границы ответственности: кто подтверждает событие, кто принимает решение, кто уведомляет инженерную смену и кто фиксирует результат.
Важна также связь с планом обеспечения непрерывности. Воздушная тревога не должна автоматически запускать несогласованное отключение оборудования. Переходы между состояниями ЦОД остаются в компетенции уполномоченного персонала по утверждённым процедурам.
Какие элементы дата-центра включают в обследование
Перечень защищаемых узлов формируют вместе с эксплуатацией. Он не ограничивается зданием серверной. Учитывают зависимости между основными и резервными системами: два агрегата могут иметь отдельные линии питания, но находиться на одной наружной площадке и подвергаться общему воздействию.
| Группа узлов | Что выясняют при обследовании | Почему это важно |
|---|---|---|
| Охлаждение | Расположение наружных агрегатов, доступ для обслуживания, требования к воздухообмену | Защитные конструкции должны сохранять условия штатной работы |
| Электроснабжение | Взаимосвязь вводов, трансформаторов, резервных источников и внешних трасс | Необходимо оценивать общие зависимости основных и резервных цепей |
| Резервные генераторы | Зоны размещения оборудования, требования к вентиляции и сервисному доступу | Пассивная защита не должна препятствовать эксплуатации |
| Связь и инженерные вводы | Наружные элементы инфраструктуры и организация резервирования | Повреждение вспомогательных узлов способно повлиять на сервис |
| Кровля и периметр | Обзор, несущая способность, доступ персонала и существующие посты наблюдения | Размещение средств требует инженерного согласования |
| Пост безопасности | Приём тревог, доступность связи, роли смены и хранение событий | Информация должна доходить до ответственного сотрудника |
Публичная статья описывает общий подход. Детальные схемы конкретного дата-центра, расположение критичных элементов и особенности резервирования относятся к рабочей документации с установленным порядком доступа.
Модель угроз определяет состав защиты
Один термин «дрон» объединяет аппараты с разными способами управления и навигации. Для проекта существенны наличие радиообмена, автономность полёта, возможность визуального наблюдения и условия обнаружения. Это позволяет определить, какие средства дополняют друг друга и где отдельный канал имеет ограничения.
Радиочастотный контроль полезен для аппаратов с распознаваемыми излучениями. При отсутствии такого радиообмена рассчитывать только на него нельзя. Радиолокационное наблюдение и оптика дают другие источники данных, но их результат зависит от условий площадки и характеристик системы. Поэтому паспортную дальность нельзя автоматически считать подтверждённой дальностью обнаружения на объекте.
FPV-аппараты с оптоволоконным каналом управления требуют отдельного внимания: радиоподавление не устраняет проводной канал управления. Для оценки таких сценариев рассматривают комбинацию наблюдения и инженерной защиты. Подробнее этот вопрос раскрыт в разделе защиты от FPV-дронов.
Эшелонированная защита: пять взаимосвязанных функций
Эшелон — это прежде всего функция в общей системе. Наличие пяти устройств ещё не означает наличие пяти работающих эшелонов. Каждый уровень должен иметь понятный результат, передавать информацию следующему и сохранять управляемость при отказе отдельных компонентов.
1. Обнаружение воздушного события
Для наблюдения рассматривают радиолокационные станции обнаружения дронов, радиочастотные детекторы и другие сенсоры. Подбор проводят по условиям площадки: окружающей застройке, фоновым сигналам и доступным местам установки. На этом уровне важно получить событие с данными, достаточными для проверки, а не просто увеличить количество тревог.
2. Проверка и сопровождение
Оптико-электронные и тепловизионные комплексы помогают оператору оценить наблюдаемый объект. Данные сопоставляют с другими каналами, учитывая видимость, освещённость и погоду. В проекте нужно определить, какую информацию система выдаёт автоматически и какие решения требуют подтверждения человеком.
3. Управляемая реакция
После подтверждения события запускается согласованная процедура: оповещение, уведомление ответственных сотрудников и предусмотренные проектом действия. РЭБ «ЗОНТ» и другие активные решения рассматриваются по применимости к конкретной модели угроз. Их включение в проект зависит от условий использования и совместимости с инфраструктурой.
4. Пассивная инженерная защита

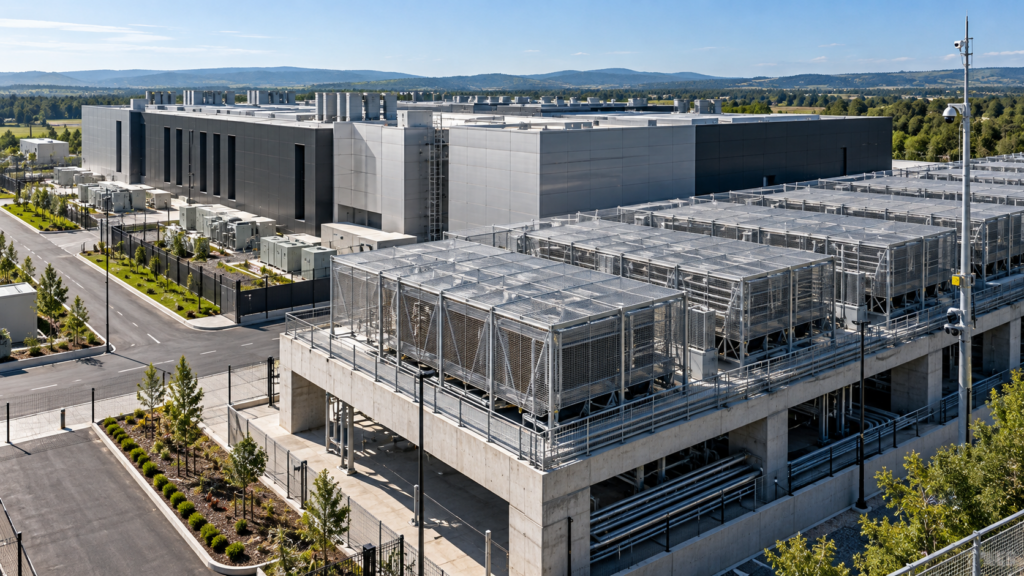

Антидроновые сетки, экраны и защитные конструкции могут снижать уязвимость выбранных наружных узлов. Их проектируют с учётом нагрузок, обслуживания, вентиляции и строительных условий. Этот уровень сохраняет значение и для сценариев, в которых воздействие на радиоканал не решает задачу.
5. Управление и контроль работоспособности
Пост безопасности получает события, статусы оборудования и журнал действий. Отдельно контролируются потеря связи, отказ датчика и недоступность рабочего места. Система, которая молча перестала передавать тревоги, создаёт ложное ощущение защиты. Организация управления описана также на странице эшелонированной защиты объектов от БПЛА.
РЭБ и GNSS-спуфинг: разные задачи в составе комплекса
РЭБ и воздействие на спутниковую навигацию нельзя считать взаимозаменяемыми средствами. Результат зависит от того, какими каналами и навигационными источниками пользуется аппарат, как он ведёт себя при изменении внешних условий и какие ограничения действуют на площадке.
В проекте защиты дата-центра GNSS-спуфинг и решение «Полынь» оценивают как отдельное направление. Наличие оборудования не означает, что его допустимо включать в любом месте и режиме. Применимость подтверждают в составе проектных решений и согласованных испытаний.
Для ЦОД особенно существенны системы, использующие внешние радиосигналы или спутниковую синхронизацию. До выбора активных средств собирают сведения о таких потребителях. Проверяют не только передачу пользовательских данных, но и вспомогательные функции связи, мониторинга и времени. Обещание «никакого влияния на оборудование» без измерений и проверки на конкретной площадке не является инженерным обоснованием.
Как инженерная защита сочетается с охлаждением

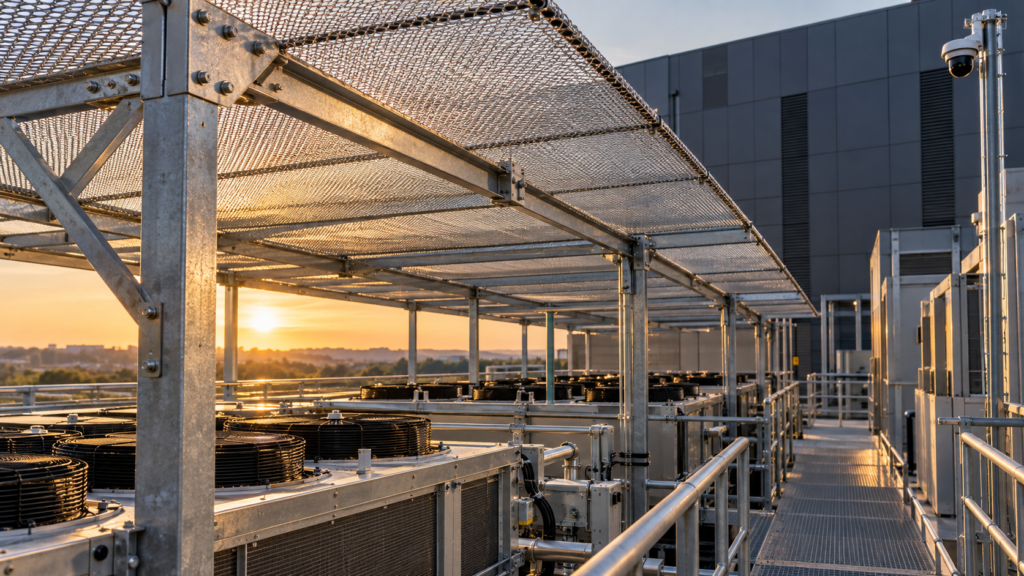

Защитить наружный агрегат — не значит просто закрыть его со всех сторон. Конструкция не должна ухудшать воздухообмен, перекрывать технологические проходы или мешать замене оборудования. Для охлаждения важны также возможность очистки, доступ к узлам и сохранение предусмотренных эксплуатацией расстояний.
Сетки и экраны согласуют с проектировщиками и службой эксплуатации. Проверяют несущие конструкции, крепления, ветровые и снеговые воздействия, коррозионную стойкость и ремонтопригодность. При необходимости проект делят на участки, чтобы обслуживание одного элемента не требовало демонтажа всей защиты.
Пассивные меры оценивают по конкретной задаче и подтверждённым свойствам конструкции. Нельзя переносить результаты испытаний одного образца на любое изделие с похожим внешним видом. Для заказчика важны документация, условия применения, порядок осмотров и возможность восстановления после повреждений.
Интеграция с постом безопасности, SOC и BMS
Событие воздушного наблюдения должно попадать туда, где его действительно обработают. Иногда это самостоятельное рабочее место службы безопасности, иногда — действующий ситуационный центр. Возможность передачи данных в SOC, BMS или другие системы проверяют по доступным интерфейсам, версиям ПО и требованиям заказчика.
Полезная карточка события содержит время, источник, статус подтверждения, доступные материалы наблюдения и сведения о действиях оператора. При этом не каждый интерфейс поддерживает одинаковый набор полей. До закупки фиксируют формат обмена и критерии успешной интеграции, чтобы словосочетание «единый центр управления» имело проверяемый смысл.
Контур защиты подключают с учётом правил информационной безопасности ЦОД. Определяют сетевые границы, права пользователей, хранение журналов и порядок удалённого обслуживания. Доступ к системе безопасности не должен становиться неуправляемым доступом к производственной инфраструктуре дата-центра.
Отдельно проверяют работу при недоступности внешних каналов и при переключении питания. Уровень автономности, резервирование и время восстановления согласуют заранее, а затем подтверждают на приёмке.
Что должно быть в техническом задании
Хорошее техническое задание описывает ожидаемое поведение комплекса и условия проверки. Перечня моделей оборудования недостаточно: поставщик может выполнить спецификацию, но не обеспечить удобную обработку тревог или совместимость с инженерной инфраструктурой.
- Границы проекта и перечень защищаемых групп оборудования.
- Исходная модель угроз и ограничения площадки.
- Требования к обнаружению и подтверждению событий в согласованных условиях.
- Допустимый уровень ложных тревог и порядок его измерения.
- Требования к обмену данными, рабочим местам и журналированию.
- Правила резервирования питания, связи и критичных компонентов.
- Условия монтажа, сервисного доступа и совместимости с эксплуатацией.
- Программа испытаний, критерии приёмки и состав передаваемой документации.
- Обучение операторов, обслуживание и порядок устранения неисправностей.
Требования должны быть соразмерны площадке. Если показатель нельзя воспроизводимо проверить, его нужно уточнить: указать условия измерения, исходные данные и метод оценки. Это особенно важно для дальности обнаружения, времени выдачи тревоги и качества сопровождения.
Как проходит внедрение на действующем дата-центре
Работы начинают с предпроектного обследования. На этом этапе собирают исходные данные, изучают условия наблюдения, требования эксплуатации и возможности подключения. Результат — обоснование состава системы и перечень вопросов, которые необходимо решить до монтажа.
Затем формируют концепцию: функции эшелонов, варианты оборудования, интеграцию и этапность. Решение согласуют с техническими специалистами заказчика. Стоимость и календарный план уточняют по объёму проектирования, строительной части, доступности площадок и требованиям испытаний.
На действующем ЦОД монтаж планируют совместно с эксплуатацией. Используют согласованные окна работ, правила допуска и порядок возврата участка в штатное состояние. Проверка нового оборудования не должна сопровождаться несогласованными переключениями рабочих инженерных систем.
После установки проводят функциональные проверки, согласованные испытания и обучение. Заказчик получает исполнительную документацию, инструкции, сведения о настройках и перечень ответственных за обслуживание. Завершённый проект — это работающий процесс эксплуатации, а не только установленные приборы.
Что проверять при приёмке
Приёмка должна показывать, что система выполняет согласованные функции на конкретном объекте. Условия наблюдения, используемые контрольные объекты, порядок действий персонала и ограничения испытаний фиксируют в программе. Испытания проводятся в согласованном и разрешённом формате.
| Проверка | Что фиксируют | Что получает заказчик |
|---|---|---|
| Обнаружение и подтверждение | Условия проверки, время события, данные сенсоров и результат оператора | Протокол фактической работы каналов |
| Ложные тревоги | Период наблюдения, фоновая обстановка, число и причины событий | Основание для настройки и оценки нагрузки на смену |
| Совместимость | Состояние согласованных систем до, во время и после проверки | Подтверждение результатов в проверенных условиях |
| Отказы и восстановление | Реакцию на потерю питания, связи или отдельного компонента | Понимание поведения при неисправности |
| Интеграция | Доставку события, корректность полей и журнал действий | Подтверждение взаимодействия с существующим контуром |
| Работа персонала | Пройденные сценарии обучения и действия ответственных сотрудников | Готовность смены к эксплуатации |
Положительный результат не превращается в гарантию защиты от любых аппаратов при любой погоде. Он подтверждает выполнение определённых требований в зафиксированных условиях. Изменение окружения, оборудования или модели угроз требует повторной оценки.
От чего зависит стоимость защиты ЦОД
Площадь участка влияет на цену, но не определяет её в одиночку. Два дата-центра одинаковой площади могут иметь разную высоту зданий, размещение инженерных площадок, окружающую застройку и объём интеграции. Поэтому расчёт «за гектар» без исходных данных даёт лишь очень грубое представление.
В бюджет входят обследование и проектирование, оборудование наблюдения, рабочие места, связь и питание, инженерные конструкции, монтаж, испытания и обучение. Отдельно оценивают эксплуатационные расходы: обслуживание, периодические проверки, замену компонентов и актуализацию регламентов.
Заказчику полезно сравнивать предложения по одинаковым функциям и границам поставки. В одном расчёте могут присутствовать строительные работы и обучение, а в другом — только устройства. Предварительное коммерческое предложение должно ясно указывать допущения и объёмы, которые уточняются после обследования.
Ошибки, которые усложняют эксплуатацию
Выбирать оборудование до обследования. Это повышает вероятность дополнительных работ и несовпадения с условиями объекта. Сначала определяют задачи, затем состав средств.
Считать РЭБ универсальной защитой. Разные способы управления требуют разных подходов. Активные средства дополняют наблюдение, инженерные меры и организационные процедуры.
Игнорировать обслуживание. Нельзя закрывать защитной конструкцией доступ к агрегату или размещать датчик там, где его невозможно безопасно осмотреть.
Обещать интеграцию без проверки интерфейсов. Форматы событий и возможности конкретных систем нужно согласовать до поставки.
Принимать комплекс без проверки отказов. Потеря связи и отказ датчика должны быть видны оператору. Порядок восстановления закрепляют в документации.
Оставлять смену без регламента. Достоверная тревога полезна только тогда, когда ответственный сотрудник понимает, какие действия ему поручены.
Как поддерживать систему после ввода
Условия вокруг ЦОД меняются: появляется застройка, обновляются наружные агрегаты, прокладываются линии связи и расширяется территория. Такие изменения могут влиять на обзор сенсоров, доступность оборудования и инженерные нагрузки. Контур защиты включают в процедуру управления изменениями объекта.
План обслуживания охватывает осмотры, контроль связи и питания, проверку журналов, работоспособность оптики и состояние пассивных конструкций. Периодичность устанавливают по документации изготовителей и условиям эксплуатации, а не по универсальному календарю из рекламного материала.
По результатам работы анализируют события и нагрузку на персонал. Если тревоги регулярно остаются неподтверждёнными, выясняют причину: фон, условия наблюдения, настройки или организацию смены. Корректировки фиксируют, а после существенных изменений проводят повторные проверки.
Вопросы руководителей дата-центров
Можно ли установить защиту без остановки ЦОД?
Возможность поэтапного монтажа определяется после обследования. План работ согласуется с эксплуатацией, с указанием необходимых окон, допусков и ограничений. Обещать отсутствие любых перерывов до изучения площадки некорректно.
Нужна ли отдельная система для модульного ЦОД?
Модульное исполнение меняет расположение наружных узлов и условия монтажа, но сохраняет задачи обнаружения, реакции и инженерной защиты. Состав комплекса подбирают по фактической конфигурации.
Достаточно ли поставить сетку над оборудованием?
Сетка решает определённую физическую задачу, но не заменяет наблюдение, подтверждение событий и регламент действий. Конструкцию необходимо рассчитывать и согласовывать с эксплуатацией.
Можно ли использовать имеющееся видеонаблюдение?
Часть инфраструктуры может быть полезна, если камеры и программные интерфейсы соответствуют задаче. Возможность повторного использования оценивают по фактическим характеристикам и проверкам.
Нужны ли перехватчики?
Дроны-перехватчики рассматриваются только при наличии обоснованной задачи, допустимых условий применения и согласованного порядка действий. Это не обязательный элемент любого проекта ЦОД.
Что подготовить для первого обсуждения?
Достаточно общего описания площадки, перечня основных инженерных зон и требований к проекту. Передачу детальных планов и сведений об инфраструктуре организуют по согласованному защищённому каналу.
