ОПУ «Голова»: дистанционное позиционирование антенных систем

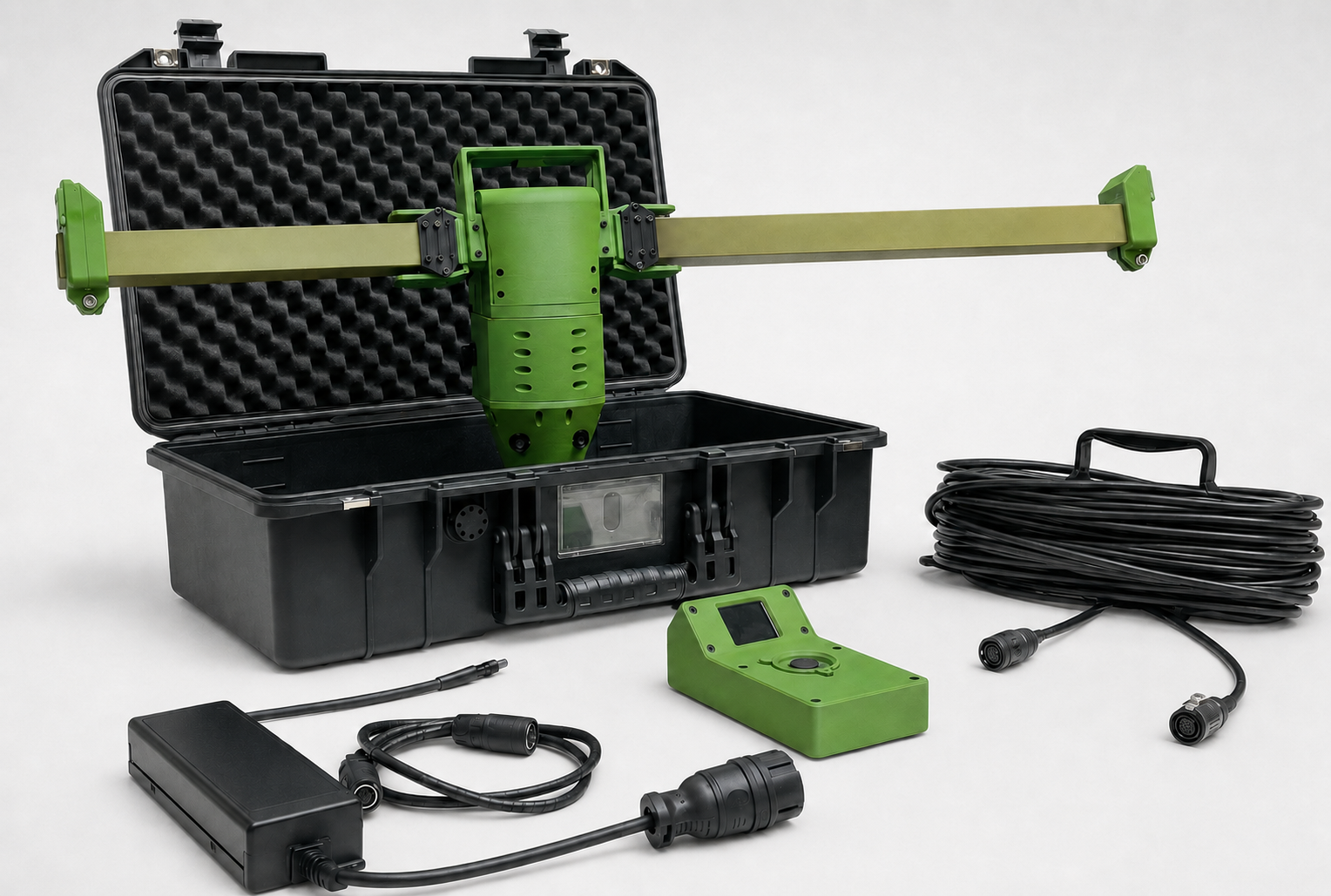

Опорно-поворотное устройство «Голова» — двухосевая платформа для удаленного наведения антенных систем по азимуту и углу места. Решение позволяет размещать антенну на удалении от оператора, наводить ее на выбранное направление и сопровождать подвижные или стационарные объекты.
ОПУ может применяться в составе комплексов связи и управления БПЛА, наземных пунктов управления, испытательных стендов и других программно-аппаратных систем, где требуется точное дистанционное позиционирование антенны.
Назначение
- удаленное наведение антенных систем;
- сопровождение подвижных и стационарных объектов;
- испытания и настройка антенн в различных условиях;
- позиционирование антенны из укрытия или удаленной рабочей зоны;
- поддержание устойчивого канала связи с БПЛА в сложных условиях и при маневрах.
Функциональные возможности
- двухосевое вращение: азимут и угол места;
- независимая установка новых нулевых точек отсчета для каждой оси;
- отдельное обнуление по каждой оси;
- функция авторазмотки;
- длина выноса — до 50 м;
- питание от 220 В переменного тока или 24 В постоянного тока.
Варианты управления
Управление по сети. Подключение по Ethernet, управление через веб-интерфейс и интеграция с внешними программно-аппаратными системами через открытый REST API.
Управление с пульта. Управление с помощью цифрового пульта; интерфейс управления — RS-422.
Технические характеристики
| Количество осей | 2: азимут / угол места |
| Максимальная осевая нагрузка | до 10 кг |
| Угол поворота | 360° |
| Угол наклона | до 120° |
| Скорость поворота | до 80°/с |
| Скорость наклона | до 40°/с |
| Точность позиционирования | до 1° |
| Длина выноса | 50 м |
| Рабочая температура | от −40 до +50 °C |
| Питание | 220 В AC / 24 В DC |
Подбор конфигурации
Для подготовки предложения укажите тип антенной системы, массу и габариты нагрузки, требуемый вариант управления, условия установки и длину кабельной трассы. Комплектация, срок изготовления, гарантия и условия поставки согласуются отдельно.
