Защита подстанций от БПЛА объединяет контроль воздушного пространства, раннее оповещение персонала, реагирование на подтверждённую цель и физическую защиту критического электрооборудования. Состав системы определяется схемой подстанции, режимом эксплуатации, расположением ОРУ и ЗРУ, каналами диспетчерской связи и последствиями возможного повреждения отдельных узлов.

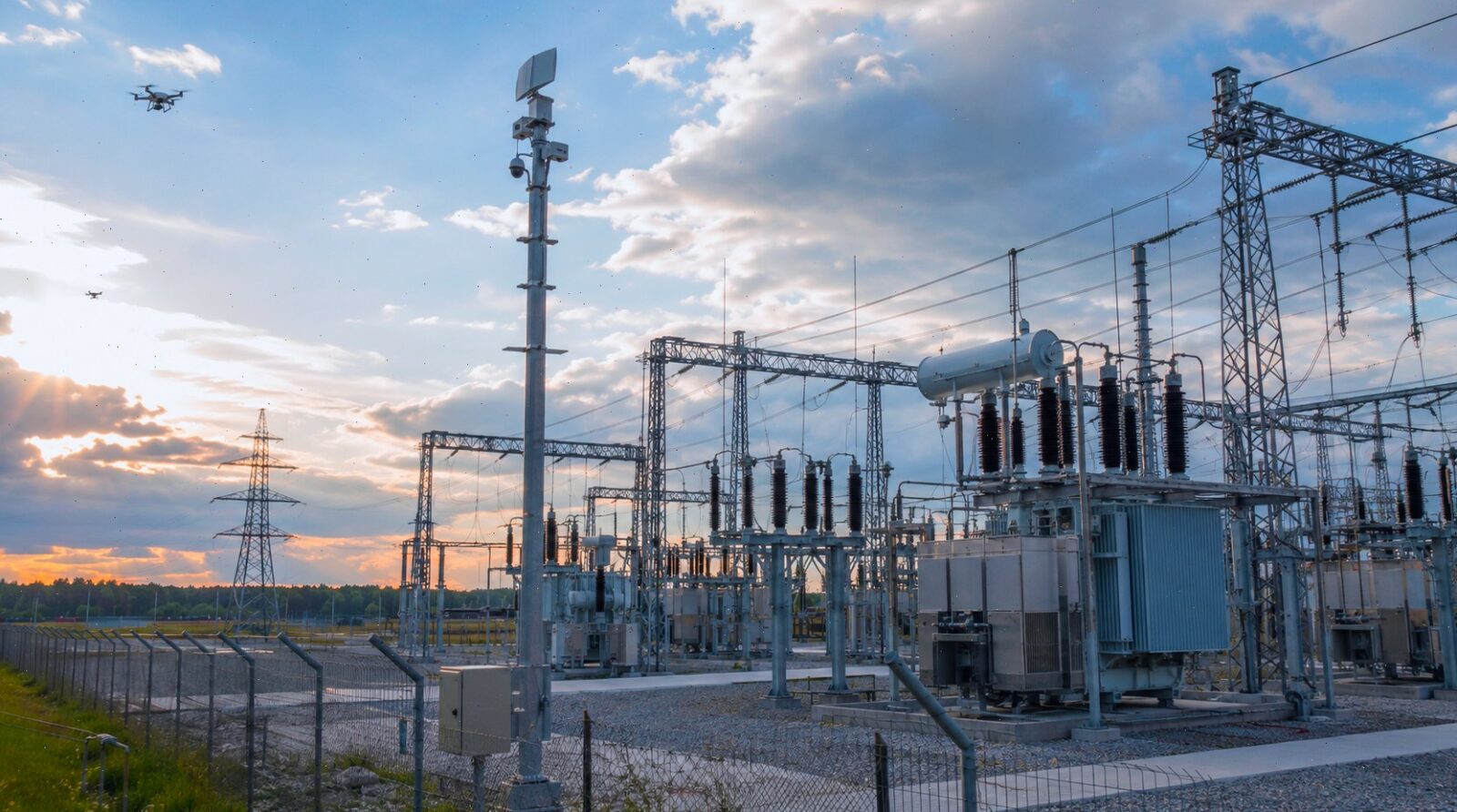

На открытой площадке находятся силовые трансформаторы, выключатели, разъединители, шинные конструкции, измерительные трансформаторы и другое коммутационное оборудование. Порталы, опоры и токоведущие элементы создают радиолокационные тени и ограничивают обзор камер. Для необслуживаемой подстанции дополнительно важны автоматическая передача тревоги, резервный канал связи и удалённый контроль работоспособности сенсоров.

Компания «Боевые Технологии» обследует подстанции, составляет карту критических узлов и радиолокационных теней, рассчитывает рубежи обнаружения, подбирает оборудование, выполняет поставку, монтаж, интеграцию и приёмочные испытания. Проект может охватывать новую систему или модернизацию действующей инфраструктуры безопасности.

Кратко: система должна обнаружить беспилотник, сформировать трассу, подтвердить событие и передать информацию дежурному персоналу или в диспетчерский центр. Одновременно защищаются трансформаторы, оборудование управления, РЗА, телемеханика, оперативный постоянный ток, кабельные связи и резервное питание.

Материал актуализирован 29 июля 2026 года.

Какие подстанции требуют защиты от БПЛА

Архитектура системы зависит от назначения, мощности и режима эксплуатации объекта.

Крупные центры питания

На узловых подстанциях расположено несколько трансформаторов, распределительные устройства разных классов напряжения, диспетчерская инфраструктура и развитая система собственных нужд. Для контроля территории применяются несколько сенсорных позиций и раздельные рубежи обнаружения.

Подстанции промышленных предприятий

Система защиты согласуется с режимом производства, внутренними сетями предприятия, АСУ ТП, охранной инфраструктурой и технологической связью. Повреждение подстанции может привести к остановке связанных производственных процессов.

Необслуживаемые и малолюдные подстанции

На площадке нет постоянного дежурного персонала либо сотрудники находятся только в определённые периоды. Тревога должна автоматически передаваться в диспетчерский пункт, а состояние сенсоров, связи и резервного питания — контролироваться дистанционно.

Распределённая сеть подстанций

Несколько удалённых объектов можно объединить в одном интерфейсе. Диспетчер видит тревоги, состояние постов и доступность каналов связи по каждой площадке.

Критические функции и оборудование

Приоритеты определяются по последствиям отказа, а не только по стоимости оборудования.

Узел или система	Значение для подстанции	Что предусматривает проект
Силовые трансформаторы	Передача мощности и питание присоединений	Контроль нескольких направлений, локальная физическая защита
ОРУ и ЗРУ	Коммутация и распределение электроэнергии	Учёт открытой компоновки, порталов и закрытых секторов
РЗА и автоматика	Защита оборудования и управление выключателями	Защита шкафов, кабельных связей и каналов передачи команд
АСУ ТП и телемеханика	Передача данных в диспетчерский центр	Основной и резервный каналы связи, журналирование событий
Система оперативного постоянного тока	Питание защит, сигнализации и цепей управления	Защита аккумуляторных батарей, зарядных устройств и распределения оперативных цепей
Система собственных нужд	Работа вспомогательного оборудования	Резервирование питания и контроль состояния
Кабельные каналы и вводы	Связь первичного и вторичного оборудования	Физическая защита и разнесение резервных маршрутов
Диспетчерский пункт	Контроль режима и получение тревог	Интеграция рабочего места и разграничение доступа
Пожарная инфраструктура	Реагирование при повреждении оборудования	Доступность проездов, насосов и узлов управления

Повреждение шкафов РЗА, телемеханики или кабельных связей может ограничить управление коммутационными аппаратами и передачу информации диспетчеру. Поэтому вторичные системы получают не меньший приоритет, чем открытое высоковольтное оборудование.

Обследование подстанции

Проектирование начинается с проверки фактической планировки. Схемы не всегда отражают новые контейнеры, временные сооружения, изменённые кабельные маршруты и локальные источники радиопомех.

Специалисты «Боевых Технологий»:

• фиксируют расположение трансформаторов, ОРУ, ЗРУ и зданий;
• определяют высоту порталов, мачт и опор;
• выявляют радиолокационные тени;
• проверяют существующие камеры;
• обследуют радиоэлектронную обстановку;
• изучают каналы диспетчерской и технологической связи;
• определяют точки питания;
• оценивают основной и резервный каналы передачи тревоги;
• выделяют места стационарных сенсорных постов;
• определяют участки для пассивной защиты.

Заказчик получает карту критических узлов, карту радиолокационных теней, предварительную схему сенсорных позиций и требования к инженерной инфраструктуре.

Модель угроз

При проектировании учитываются разные беспилотные летательные аппараты: аппараты с радиоканалом управления, автономные цели и малые коптеры.

Для FPV-дронов отдельно оцениваются небольшие размеры, манёвренность и короткое время подлёта. Эти характеристики влияют на дальность раннего предупреждения, частоту обновления трассы и количество сенсорных постов.

Модель угроз содержит:

• вероятные направления приближения;
• предполагаемые размеры и скорости целей;
• возможные высоты полёта;
• время на передачу тревоги;
• режим присутствия персонала;
• критические зоны;
• разрешённые полёты;
• допустимые способы реагирования;
• зоны, где падение аппарата создаёт дополнительную опасность.

Рубежи контроля воздушного пространства

Рубеж обнаружения рассчитывается по времени, необходимому для сопровождения цели, проверки тревоги, принятия решения и выполнения предусмотренных действий.

обнаружение → сопровождение → подтверждение → решение → реагирование → контроль результата

Внешний рубеж

Обеспечивает раннее предупреждение до приближения цели к оборудованию подстанции. Для необслуживаемого объекта в расчёт включается задержка передачи информации удалённому диспетчеру.

Объектовый рубеж

Контролирует воздушное пространство над подстанцией и направления между порталами, трансформаторами, зданиями и опорами.

Локальный рубеж

Закрывает отдельные участки:

• трансформаторную площадку;
• оборудование ОРУ;
• здание ЗРУ;
• помещение РЗА;
• аккумуляторную;
• узел телемеханики;
• диспетчерский пункт;
• кабельные вводы.

Один высокий пост не гарантирует полный обзор. Металлоконструкции и оборудование перекрывают отдельные направления, поэтому проект может включать несколько пересекающихся зон контроля.

Обнаружение и подтверждение цели

Радиолокационный контроль

РЛС для обнаружения БПЛА формирует трассу цели и передаёт координаты другим компонентам системы.

При выборе позиции инженеры учитывают:

• порталы и опоры;
• трансформаторы;
• шинные конструкции;
• здания ОПУ и ЗРУ;
• линии электропередачи;
• минимальную рабочую дистанцию;
• сектор обзора;
• точность и частоту обновления координат.

Паспортная дальность не показывает работу станции в конкретной компоновке. Окончательное размещение определяется по результатам обследования и проверки радиолокационных теней.

Радиочастотный контроль

Обнаружители дронов выявляют сигналы управления, передачи видео и телеметрии.

Радиочастотную аппаратуру настраивают с учётом:

• производственной радиосвязи;
• телемеханики;
• беспроводных сетей;
• каналов диспетчерской связи;
• оборудования соседних объектов.

Автономный беспилотник может не передавать распознаваемый сигнал, поэтому радиочастотный контроль дополняет РЛС, а не заменяет её.

Оптическое подтверждение

Поворотная камера получает координаты и направляется в район цели. Оператор проверяет тип объекта, направление движения и положение относительно трансформаторов, ОРУ и зданий.

Тепловизионный канал применяется ночью и при недостаточном освещении. Данные оптики выводятся на отдельное рабочее место или в действующую систему видеонаблюдения.

Передача тревоги и удалённый контроль

На обслуживаемой подстанции событие может подтверждать дежурный персонал. Для необслуживаемого объекта тревога передаётся в диспетчерский центр или на удалённый пост безопасности.

В систему включаются:

• основной канал передачи данных;
• резервный канал;
• контроль доступности сенсоров;
• контроль резервного питания;
• журнал событий;
• уведомления об отказах;
• разграничение прав операторов.

В журнале фиксируются время первой отметки, подтверждение события, действия оператора и результат реагирования.

При временном нарушении внешней связи локальная система должна сохранять события и передавать их после восстановления канала, если такая функция предусмотрена выбранным оборудованием.

Реагирование и ограничения

Средства РЭБ

Средства РЭБ воздействуют на каналы управления, навигации или передачи данных беспилотника.

Перед установкой проверяется совместимость с:

• телемеханикой;
• диспетчерской и технологической связью;
• оборудованием РЗА и АСУ ТП;
• радиостанциями персонала;
• системами синхронизации;
• охранной инфраструктурой.

Один комплекс РЭБ не обеспечивает раннее обнаружение и подтверждение цели. Результат воздействия также зависит от конструкции и алгоритмов конкретного аппарата.

Физическое реагирование

Дроны-перехватчики включаются в проект, если этот сценарий соответствует полномочиям организации и условиям площадки.

Проектировщик определяет:

• позиции запуска;
• рубеж применения;
• способ и канал передачи целеуказания;
• количество готовых аппаратов;
• резерв аккумуляторов;
• порядок работы операторов;
• безопасные зоны возможного падения.

Рубеж выбирается так, чтобы возможное падение цели или перехватчика не пришлось на трансформаторы, токоведущие элементы, линии электропередачи и места работы персонала.

Пассивная защита электрооборудования

Пассивные конструкции рассматриваются для открытых критических узлов, если их установка допустима по условиям электробезопасности, эксплуатации и расчётным нагрузкам.

В проект могут входить:

• антидроновые сетки;
• защитные навесы;
• экраны;
• укрытия для шкафов управления и связи;
• защищённые кабельные трассы;
• разнесение основных и резервных линий;
• дублирование каналов питания и связи.

При размещении проверяются:

• безопасные электрические расстояния;
• доступ к оборудованию;
• маршруты персонала;
• пожарные проезды;
• возможность осмотров и ремонта;
• ветровая и снеговая нагрузка;
• влияние каркасов на РЛС и камеры;
• работа молниезащиты.

Защитная конструкция не должна ограничивать оперативные переключения, обслуживание оборудования и доступ аварийных служб.

Оперативный ток и резервирование

Система оперативного постоянного тока обеспечивает работу РЗА, сигнализации, автоматики и цепей управления коммутационными аппаратами при нарушении основного питания.

Отдельной защите подлежат:

• аккумуляторные батареи;
• зарядные устройства;
• щиты постоянного тока;
• распределение оперативных цепей;
• кабельные вводы;
• оборудование мониторинга.

Основной и резервный каналы связи или питания следует физически разносить, если единичное повреждение способно вывести из строя оба маршрута.

Для удалённой подстанции резервирование охватывает не только энергоснабжение сенсоров, но и передачу тревоги в диспетчерский центр.

Интеграция с РЗА, АСУ ТП и телемеханикой

Система защиты от БПЛА не должна вмешиваться в алгоритмы управления электрооборудованием без отдельного проектного решения. Её основная задача — передать подтверждённую информацию ответственным сотрудникам и предусмотренным средствам реагирования.

Интеграция может включать:

• отображение тревог в АСУ ТП или отдельном интерфейсе;
• передачу событий в диспетчерский пункт;
• обмен с системой видеонаблюдения;
• синхронизацию времени;
• журналирование;
• контроль состояния оборудования;
• уведомления об отказе связи или питания.

Компоненты защиты используют согласованные интерфейсы и не должны создавать помехи работе РЗА, телемеханики и технологической связи.

Распределённая защита удалённых подстанций

Для группы объектов создаётся централизованный диспетчерский интерфейс. Он позволяет:

• получать тревоги с нескольких площадок;
• видеть доступность сенсоров;
• контролировать основной и резервный каналы;
• открывать видеопоток;
• просматривать журнал событий;
• передавать информацию оперативной группе;
• сравнивать состояние постов.

Локальные комплексы на подстанциях могут отличаться по составу. Крупному центру питания требуется несколько рубежей, а удалённому объекту — компактный сенсорный пост, резервная связь и дистанционная диагностика.

Этапы реализации

Этап	Работы	Результат для заказчика
Сбор данных	Анализ однолинейных и ситуационных схем, связи и режима эксплуатации	Перечень исходных требований
Обследование	Проверка ОРУ, ЗРУ, радиоэфира, камер и коммуникаций	Карта критических узлов и радиолокационных теней
Модель угроз	Анализ целей, направлений и времени реагирования	Приоритеты защиты
Проектирование	Расчёт рубежей, постов и каналов связи	Схема размещения и спецификация
Подготовка инфраструктуры	Выбор опор, питания и кабельных маршрутов	Перечень монтажных работ
Поставка и монтаж	Установка оборудования и защитных конструкций	Смонтированная система
Интеграция	Настройка рабочего места, связи и журналирования	Единый контур контроля
Испытания	Проверка рубежей, связи и рабочих сценариев	Программа и материалы испытаний
Обучение	Инструктаж операторов и диспетчерского персонала	Инструкции и готовность сотрудников

«Боевые Технологии» выполняет проект полностью либо отдельные этапы — обследование, проектирование, поставку, монтаж, интеграцию или пусконаладку.

Испытания и приёмка

Проверка отдельного устройства не подтверждает готовность всей системы. Испытания охватывают полный сценарий: от появления отметки до передачи информации диспетчеру и фиксации результата.

Проверяются:

• фактические рубежи обнаружения;
• радиолокационные тени;
• устойчивость трассы;
• ложные тревоги;
• передача координат камере;
• время подтверждения;
• основной и резервный каналы связи;
• передача тревоги на удалённое рабочее место;
• журналирование;
• резервное питание;
• контроль отказов;
• готовность к повторному событию.

Открытая испытательная площадка без порталов, трансформаторов и шинных конструкций не позволяет проверить реальные закрытые направления. Окончательная приёмка проводится на защищаемом объекте.

Заказчик получает схему размещения, спецификацию, параметры настройки, инструкции оператора и материалы проведённых испытаний.

Исходные данные для расчёта

Для подготовки предварительного решения потребуются:

• ситуационный план;
• схема ОРУ и ЗРУ;
• перечень трансформаторов и критических узлов;
• высота порталов, опор и зданий;
• режим эксплуатации подстанции;
• наличие постоянного персонала;
• расположение диспетчерского пункта;
• действующие камеры;
• системы телемеханики и связи;
• основной и резервный каналы передачи данных;
• система резервного питания;
• вероятные направления подлёта;
• требуемое время предупреждения;
• ограничения на монтаж;
• допустимые способы реагирования.

Недостающие сведения специалисты уточняют во время обследования.

Распространённые ошибки

Одинаковая конфигурация для разных подстанций

Крупный центр питания, промышленная и удалённая подстанции отличаются планировкой, критическими функциями и временем реакции персонала.

Подбор оборудования только по дальности

Паспортный показатель не учитывает порталы, трансформаторы, шинные конструкции и радиолокационные тени.

Отсутствие резервной связи

Необслуживаемая подстанция не должна терять возможность передачи тревоги при отказе основного канала.

Игнорирование оперативного постоянного тока

Повреждение аккумуляторной, зарядных устройств или распределения оперативных цепей может повлиять на работу защит и управления.

Одна сенсорная позиция

Металлоконструкции и оборудование закрывают отдельные направления. Для их контроля требуются дополнительные посты.

Несогласованная интеграция

Новое оборудование не должно создавать помехи РЗА, телемеханике, АСУ ТП и диспетчерской связи.

Отсутствие регламента

Персонал должен знать, кто подтверждает событие, кому передаётся тревога и кто контролирует результат.

Что входит в систему

Состав определяется после обследования и может включать:

• радиолокационные станции;
• радиочастотные детекторы;
• камеры и тепловизоры;
• сервер обработки данных;
• программное обеспечение;
• рабочее место оператора;
• средства РЭБ;
• перехватывающие аппараты;
• пусковое оборудование;
• пассивные защитные конструкции;
• основной и резервный каналы связи;
• резервное электропитание;
• эксплуатационные материалы.

Готовые комплексы защиты от БПЛА различаются рубежами обнаружения, количеством сенсорных постов, форматом размещения и составом средств реагирования.

Можно заказать отдельные компоненты, модернизацию действующей системы защиты или комплексное внедрение с монтажом и вводом в эксплуатацию.

Заказать защиту подстанции от БПЛА

Компания «Боевые Технологии» выполняет:

• обследование подстанций;
• составление карты критических узлов;
• анализ радиолокационных теней;
• проектирование рубежей;
• подбор и поставку оборудования;
• монтаж;
• интеграцию с диспетчерской инфраструктурой;
• пусконаладку;
• приёмочные испытания;
• обучение персонала;
• техническое сопровождение.

Оборудование и комплектующие доставляются по России.

Для предварительного расчёта направьте ситуационный план и перечень критических узлов либо позвоните по телефону 8 (800) 511-48-11.

Получить консультацию

FAQ

Что включает защита подстанции от БПЛА?

Система объединяет обнаружение беспилотников, подтверждение тревоги, передачу информации диспетчеру, предусмотренное реагирование и физическую защиту критических узлов.

Чем отличается защита необслуживаемой подстанции?

Для удалённого объекта особенно важны автоматическая передача тревоги, резервная связь, дистанционный контроль сенсоров и сохранение журнала событий.

Достаточно ли одного средства РЭБ?

Для постоянной защиты одного комплекса РЭБ обычно недостаточно: он не обеспечивает раннее обнаружение и подтверждение цели.

Нужна ли пассивная защита?

Пассивные конструкции рассматриваются для открытых критических узлов, если их размещение соответствует требованиям электробезопасности, эксплуатации и расчётным нагрузкам.

Можно ли объединить несколько подстанций?

Да. Тревоги, видеопотоки и состояние сенсорных постов можно вывести в единый диспетчерский интерфейс.

Какие данные нужны для расчёта?

Потребуются ситуационный план, схема оборудования, режим эксплуатации, сведения о связи, резервном питании и требуемом времени предупреждения.

Выполняет ли компания монтаж и испытания?

Да. «Боевые Технологии» выполняет обследование, проектирование, поставку, монтаж, интеграцию, испытания и обучение персонала.

Актуальность и ограничения

Материал подготовлен редакцией «Боевых Технологий» и проверен 29 июля 2026 года. Окончательный состав системы определяется после обследования, анализа режима эксплуатации, каналов связи и требований электробезопасности. Статья носит информационный характер и не заменяет инженерный проект, расчёты безопасности и согласование решений с ответственными службами объекта.
