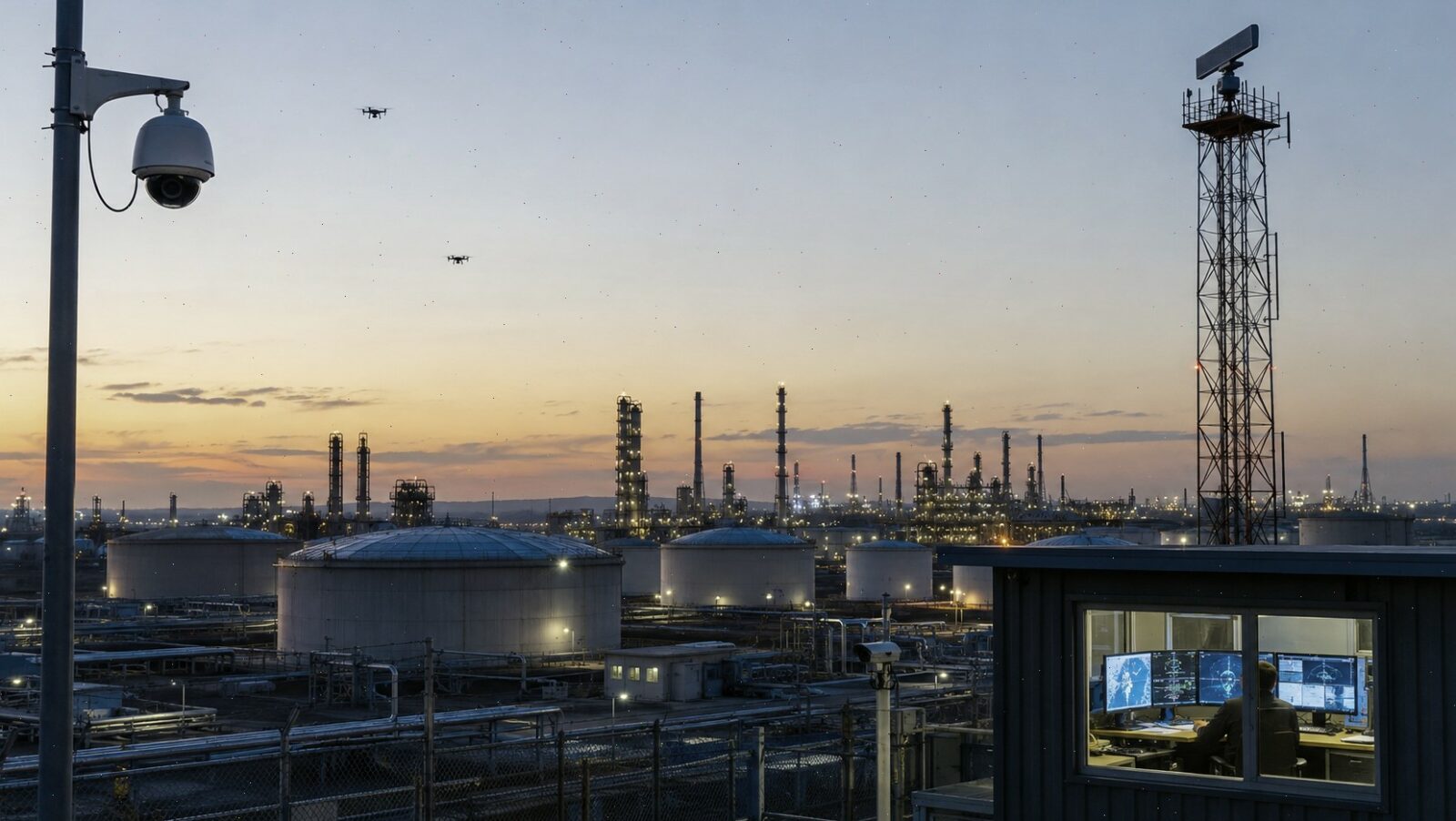

Защита НПЗ и нефтебаз от БПЛА проектируется с учётом планировки предприятия, расположения критических установок, технологической связи и требований к непрерывности производственных процессов. Резервуары, колонны, трубопроводы, эстакады и другие металлоконструкции образуют радиолокационные тени и осложняют визуальный контроль территории.

Система должна заблаговременно обнаружить беспилотник, сформировать устойчивую трассу, подтвердить цель и передать оператору данные для предусмотренного регламентом реагирования. Открытые технологические участки дополнительно защищаются сетками, навесами, экранами и другими инженерными конструкциями.

Компания «Боевые Технологии» обследует нефтеперерабатывающие предприятия, нефтебазы, резервуарные и товарно-сырьевые парки, рассчитывает рубежи обнаружения, подбирает оборудование, выполняет монтаж, интеграцию и приёмочные испытания.

Кратко: защита нефтебазы или НПЗ включает модель угроз, карту критических зон, средства обнаружения, визуальное подтверждение, допустимые способы реагирования, пассивную защиту, резервирование связи и единое рабочее место оператора.

Особенности защиты НПЗ и нефтебаз

Нефтеперерабатывающие производства и склады нефти и нефтепродуктов состоят из участков с разным уровнем риска. Универсальная схема размещения оборудования здесь неприменима.

При проектировании учитываются:

• протяжённость территории;
• плотность технологической застройки;
• высота резервуаров и колонн;
• большое количество металлических конструкций;
• собственная радиосвязь и телеметрия;
• взрывопожароопасные зоны;
• непрерывный режим работы;
• пожарные проезды и маршруты эвакуации;
• необходимость доступа к арматуре и приборам;
• возможные последствия повреждения отдельных узлов.

Монтаж сенсоров, опор, линий питания и пассивных конструкций согласуется с технологическими и пожарными службами предприятия. Новое оборудование не должно мешать эксплуатации установок, работе вентиляции, молниезащиты и систем аварийного реагирования.

Критические зоны предприятия

Защита строится по приоритетам. Наиболее строгий контроль требуется там, где локальное повреждение может привести к остановке производства, пожару, потере управления или нарушению энергоснабжения.

Участок	Возможные последствия	Особенности защиты
Резервуарный и товарно-сырьевой парк	Повреждение ёмкостей и коммуникаций	Контроль верхнего и боковых направлений, локальная пассивная защита
Технологические установки	Остановка процесса, нарушение герметичности	Несколько сенсорных позиций, контроль закрытых секторов
Насосные и компрессорные	Прекращение перекачки продукта	Защита оборудования, питания и автоматики
Сливоналивные эстакады	Нарушение операций приёма и отгрузки	Контроль протяжённых открытых участков
Энергетические узлы	Остановка оборудования и систем безопасности	Резервирование питания, локальные заграждения
Операторные и диспетчерские пункты	Потеря управления технологическим процессом	Физическая защита, резервная связь и питание
Пожарные насосные	Снижение готовности к аварийному реагированию	Приоритетный контроль и защита коммуникаций
Узлы связи и серверное оборудование	Потеря телеметрии и координации служб	Разнесение основных и резервных каналов

Одинаково закрывать всю территорию не требуется. Приоритет определяют по последствиям повреждения, возможности резервирования и времени восстановления.

Модель угроз

Модель угроз описывает предполагаемые типы беспилотников, направления подлёта и возможные сценарии проникновения.

Беспилотные летательные аппараты различаются размерами, скоростью, высотой полёта, способом навигации и наличием активного радиоканала. Автономный аппарат может двигаться по заданному маршруту без постоянного обмена данными с оператором.

При расчёте времени предупреждения отдельно оцениваются характеристики FPV-дронов: малые габариты, манёвренность и короткое время подлёта.

В модели фиксируются:

• вероятные направления приближения;
• предполагаемые размеры и скорости целей;
• доступные высоты полёта;
• возможность автономного движения;
• наличие разрешённых полётов предприятия и подрядчиков;
• критические участки;
• требуемое время предупреждения;
• допустимые способы реагирования;
• безопасные зоны возможного падения.

По итогам анализа задаются рубежи обнаружения, точность сопровождения, время передачи тревоги и требования к оборудованию.

Обследование территории

Работа начинается с изучения фактической планировки. Проектные схемы не всегда отражают временные конструкции, новые трубопроводы, складирование материалов и изменения технологической инфраструктуры.

Во время обследования специалисты «Боевых Технологий»:

• уточняют границы контролируемой территории;
• фиксируют высоту зданий и сооружений;
• выявляют радиолокационные тени;
• оценивают радиоэлектронную обстановку;
• определяют возможные сенсорные позиции;
• проверяют доступные точки питания и связи;
• анализируют маршруты персонала и транспорта;
• выделяют участки для пассивной защиты;
• учитывают действующие системы видеонаблюдения и диспетчеризации.

После обследования заказчик получает карту критических и закрытых зон, предварительную схему сенсорных постов и требования к инженерной инфраструктуре.

Рубежи обнаружения

Рубеж обнаружения рассчитывают по скорости предполагаемой цели и времени, необходимому для сопровождения, подтверждения, принятия решения и подготовки реагирования.

обнаружение → формирование трассы → подтверждение → решение → реагирование → контроль результата.

Единичная отметка не даёт оператору устойчивой картины. Система должна регулярно обновлять координаты, скорость, высоту и направление движения.

Внешний рубеж

Обеспечивает раннее предупреждение до приближения беспилотника к производственной территории.

Объектовый рубеж

Контролирует воздушное пространство над площадкой и направления между зданиями, резервуарами и технологическими установками.

Локальный рубеж

Закрывает отдельные критические зоны: операторные, энергетические узлы, пожарные насосные, резервуары вертикальные стальные и открытое технологическое оборудование.

Количество рубежей и сенсорных позиций определяется по результатам обследования. Расчёт только по общей площади предприятия не учитывает застройку и радиолокационные тени.

Размещение средств обнаружения

Радиолокационные станции

РЛС для обнаружения БПЛА формируют трассы воздушных объектов независимо от наличия активного канала управления.

Для НПЗ и нефтебазы важны:

• устойчивый рубеж сопровождения;
• минимальная рабочая дистанция;
• точность координат;
• частота обновления;
• сектор обзора;
• работа по малым низколетящим целям;
• количество одновременно сопровождаемых объектов;
• возможность передачи координат оптическим средствам.

Резервуары, колонны и эстакады способны перекрывать отдельные направления. Поэтому одной высокой позиции часто недостаточно. В проекте предусматриваются дополнительные станции или пересекающиеся зоны контроля.

Радиочастотные детекторы

Обнаружители дронов анализируют сигналы управления, видео и телеметрии. Они могут зарегистрировать активность, определить диапазон и передать тревогу оператору.

На предприятии уже работают радиостанции, беспроводные сети, технологическая телеметрия и другие источники излучения. Уровни срабатывания настраиваются после обследования радиоэфира.

Радиочастотный контроль дополняет РЛС, но не заменяет её при работе по автономным аппаратам и неизвестным протоколам.

Камеры и тепловизоры

Оптические средства подтверждают радиолокационную или радиочастотную отметку. Поворотная камера получает координаты цели и автоматически направляется в нужный сектор.

На результат влияют размер аппарата, освещённость, фон, осадки, вибрация опоры и точность предварительного целеуказания. Для ночного контроля используется тепловизионный канал.

«Боевые Технологии» размещает сенсоры с учётом технологической застройки и выводит данные на рабочее место оператора или в ситуационный центр.

Способы реагирования и ограничения

Действия после подтверждения цели определяются полномочиями организации, регламентом предприятия и возможными последствиями.

Средства РЭБ

Средства РЭБ воздействуют на каналы управления, навигации или передачи данных.

До монтажа проверяется возможное влияние на:

• технологическую связь;
• телеметрию;
• радиостанции персонала;
• навигационное оборудование;
• системы безопасности;
• соседние объекты.

Результат зависит от устройства беспилотника. Аппарат может приземлиться, вернуться, перейти на резервный канал или продолжить движение по маршруту.

Компания поставляет стационарные, мобильные и переносные средства, размещает их в согласованных секторах и проверяет совместимость с инфраструктурой предприятия.

Дроны-перехватчики

Дроны-перехватчики применяются для физического реагирования по подтверждённой цели.

Рубеж перехвата выбирают так, чтобы возможное падение цели или перехватчика не пришлось на резервуары, технологические установки, линии электропередачи и зоны присутствия людей.

При проектировании определяются:

• позиции запуска;
• время подготовки;
• способ передачи целеуказания;
• количество готовых аппаратов;
• резерв аккумуляторов;
• порядок работы операторов.

Пассивная защита

Пассивные средства снижают возможный ущерб при позднем обнаружении, отказе оборудования или прорыве внешнего рубежа.

На НПЗ и нефтебазах применяются:

• антидроновые сетки;
• защитные навесы;
• экраны и решётчатые конструкции;
• укрытия для оборудования;
• защищённые кабельные трассы;
• разнесение основных и резервных каналов;
• резервирование питания и связи;
• защищённые посты персонала.

Физические конструкции не должны перекрывать пожарные проезды, эвакуационные маршруты, арматуру, контрольные приборы и площадки обслуживания. Проект также учитывает вентиляцию, молниезащиту, водоотведение, ветровую и снеговую нагрузку.

Пассивный уровень согласуется с сенсорной инфраструктурой: каркасы и сетки не должны закрывать обзор камер или создавать недопустимые помехи для РЛС.

Интеграция с системами предприятия

Контур защиты интегрируют с объектовой, пожарной и диспетчерской инфраструктурой.

При обнаружении цели компоненты работают в следующей последовательности:

1. РЛС формирует трассу.
2. Радиочастотный детектор проверяет эфир.
3. Камера направляется в район цели.
4. Оператор подтверждает событие.
5. Тревога передаётся ответственным службам.
6. Активируется предусмотренный сценарий реагирования.
7. Сенсоры контролируют результат.
8. В журнале фиксируются тревога, действия оператора и результат.

При интеграции проверяются форматы координат, синхронизация времени, задержка передачи, резервные каналы связи, разграничение прав и работа при отказе отдельного компонента.

Система может использовать отдельное рабочее место либо передавать информацию в действующий диспетчерский пункт или ситуационный центр.

Стационарная и мобильная конфигурация

Формат	Применение	Особенности
Стационарный	НПЗ, крупные нефтебазы, резервуарные парки	Постоянные рубежи, интеграция с диспетчерской инфраструктурой
Мобильный	Временные работы, усиление направления, резерв	Требует проверки обзора и связи после перемещения
Переносной	Работа оперативной группы	Дополняет постоянный контроль, но не заменяет его
Комбинированный	Протяжённые и неоднородные площадки	Стационарные сенсоры и мобильное усиление отдельных зон

Формат определяется размерами предприятия, режимом работы и возможностью установить постоянные опоры, питание и линии связи.

Этапы реализации проекта

Этап	Что выполняется	Результат для заказчика
Сбор данных	Анализ схем, задач и существующих систем	Перечень исходных требований
Обследование	Проверка территории, радиоэфира и коммуникаций	Карта критических и закрытых зон
Модель угроз	Анализ целей, направлений и последствий	Приоритеты защиты
Проектирование	Расчёт рубежей и сенсорных позиций	Схема размещения и спецификация
Поставка и монтаж	Установка оборудования, линий и конструкций	Смонтированная инфраструктура
Интеграция	Настройка обмена данными и рабочего места	Единый контур управления
Испытания	Проверка рубежей и рабочих сценариев	Материалы приёмочной проверки
Обучение	Инструктаж операторов и ответственных служб	Готовность персонала

По договору «Боевые Технологии» выполняет диагностику, техническое обслуживание и доработку конфигурации после ввода комплекса в эксплуатацию.

Испытания и приёмка

Проверка отдельных устройств не подтверждает готовность всей системы. Испытания охватывают путь от первой отметки до фиксации результата.

Оцениваются:

• фактический рубеж обнаружения;
• закрытые направления;
• устойчивость трассы;
• количество ложных тревог;
• передача координат;
• автоматический поворот оптики;
• время подтверждения;
• работа каналов связи;
• действия операторов;
• резервное питание;
• готовность к повторному событию.

Испытания на открытой площадке не позволяют полностью оценить влияние резервуаров, колонн, трубопроводов и промышленного радиоэфира. Поэтому окончательная проверка проводится в условиях защищаемого объекта.

После приёмки заказчик получает схему размещения, спецификацию, инструкции, параметры настройки и материалы проведённой проверки.

Исходные данные для расчёта

Для подготовки предварительной конфигурации потребуются:

• схема территории;
• назначение объекта;
• расположение зданий и сооружений;
• границы резервуарного и товарно-сырьевого парка;
• технологические и энергетические узлы;
• высота основных конструкций;
• вероятные направления подлёта;
• предполагаемые типы беспилотников;
• требуемое время предупреждения;
• действующие камеры и средства безопасности;
• системы технологической связи;
• доступные точки питания;
• требования к рабочему месту оператора;
• допустимые способы реагирования;
• требования к резервированию.

Недостающие сведения специалисты уточняют во время обследования.

Распространённые ошибки

Подбор только по паспортной дальности

Максимальная дальность не учитывает резервуары, колонны, эстакады и радиолокационные тени.

Установка одного подавителя

Без раннего обнаружения и подтверждения у персонала остаётся недостаточно времени для оценки события.

Одна сенсорная позиция

Протяжённая территория и плотная застройка требуют нескольких пересекающихся зон контроля.

Отсутствие обследования радиоэфира

Радиочастотные средства и РЭБ могут конфликтовать с технологической связью и телеметрией.

Несовместимые компоненты

Разные форматы координат и протоколы обмена увеличивают время реакции и объём ручной работы.

Игнорирование пассивного уровня

Внешние средства не исключают позднего обнаружения и технического отказа.

Конструкции без учёта эксплуатации

Опоры, сетки и кабельные линии не должны мешать пожарным проездам, эвакуации и обслуживанию установок.

Отсутствие регламента

Персонал должен заранее знать, кто подтверждает тревогу, принимает решение и взаимодействует с технологическими и пожарными службами.

Что входит в систему

В состав проекта могут входить:

• радиолокационные станции;
• радиочастотные детекторы;
• камеры и тепловизоры;
• сервер обработки данных;
• программное обеспечение;
• рабочее место оператора;
• средства РЭБ;
• перехватывающие аппараты;
• пусковое оборудование;
• антидроновые сетки и навесы;
• резервное электропитание;
• каналы связи;
• эксплуатационные материалы.

Готовые комплексы защиты от БПЛА различаются рубежом обнаружения, количеством сенсорных позиций, форматом размещения и составом средств реагирования.

Можно заказать отдельные компоненты, модернизацию действующей инфраструктуры или комплексный проект с монтажом и вводом в эксплуатацию.

Заказать защиту НПЗ или нефтебазы от БПЛА

Компания «Боевые Технологии» проектирует и внедряет системы для нефтеперерабатывающих предприятий, складов нефти и нефтепродуктов, резервуарных парков и сливоналивных комплексов.

Работы включают:

• обследование территории;
• подготовку модели угроз;
• составление карты критических зон;
• расчёт рубежей обнаружения;
• подбор оборудования;
• поставку;
• монтаж;
• интеграцию;
• пусконаладку;
• испытания;
• обучение персонала;
• техническое сопровождение.

Оборудование, материалы и комплектующие доставляются по России.

Телефон для консультации и предварительного расчёта: 8 (800) 511-48-11.

Получить консультацию

FAQ

С чего начинается защита НПЗ от БПЛА?

С обследования, модели угроз и выделения критических зон. После этого рассчитываются рубежи и позиции оборудования.

Чем защита нефтебазы отличается от защиты обычного здания?

На нефтебазе учитываются резервуары, сливоналивные операции, взрывопожароопасные зоны, технологическая связь и непрерывность работы.

Сколько РЛС требуется объекту?

Количество определяется площадью, застройкой, высотой сооружений и радиолокационными тенями. Окончательная схема разрабатывается после обследования.

Можно ли использовать только РЭБ?

РЭБ не обеспечивает раннего обнаружения и не одинаково действует на все беспилотники. Его объединяют с сенсорами, оптикой и пассивными средствами.

Нужна ли пассивная защита?

Она требуется для открытых критических зон, где необходимо снизить последствия позднего обнаружения или отказа активных средств.

Выполняет ли компания проектирование и монтаж?

Да. «Боевые Технологии» выполняет обследование, проектирование, поставку, монтаж, интеграцию, испытания и обучение персонала.

Актуальность и ограничения

Материал подготовлен редакцией «Боевых Технологий» и проверен 29 июля 2026 года. При разработке проекта учитываются применимые требования пожарной, промышленной, строительной и электрической безопасности. Окончательный перечень нормативных документов определяется по типу объекта, составу оборудования и характеру монтажных работ. Статья не заменяет проектную документацию, инженерные расчёты и согласование решений с ответственными службами предприятия.
