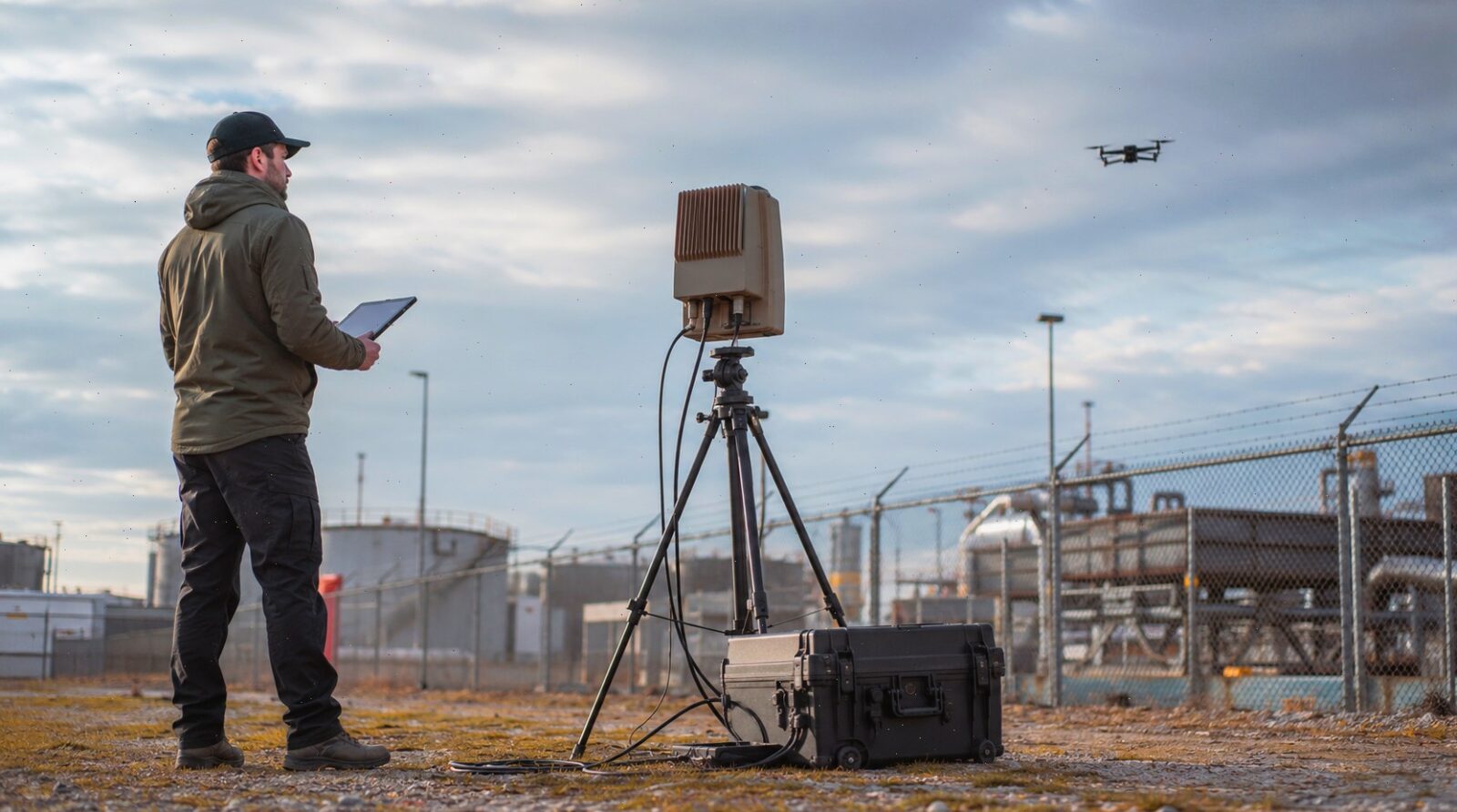

Мини-РЛС для обнаружения БПЛА — компактная радиолокационная станция для контроля воздушного пространства, поиска дронов и построения их траекторий. Радар определяет дальность до цели, направление движения, скорость и координаты. Полученные данные поступают оператору, в систему мониторинга или на средства визуального подтверждения.

Малогабаритное исполнение сокращает время развёртывания и упрощает смену позиции. Станцию устанавливают на крыше, мачте, штативе, автомобиле или временном посту. Отдельные носимые комплексы состоят из нескольких переносимых блоков, работают от аккумулятора и объединяются с камерами, радиочастотными детекторами и средствами РЭБ.

Компания «Боевые Технологии» подбирает мини-РЛС для БПЛА под площадь объекта, тип вероятных целей, требуемую дальность и условия размещения. Для первичной оценки потребуются схема территории, фотографии площадки и описание задачи.

Получить консультацию

Что означает формат мини-РЛС

Термин «мини-РЛС» не обозначает единый класс с установленными размерами или массой. Под ним понимают малогабаритную станцию, которую проще перевозить, устанавливать и развёртывать по сравнению с крупным стационарным радаром.

Компактное исполнение бывает:

• переносным — блоки переносятся расчётом и устанавливаются на штатив;
• мобильным — оборудование размещается на автомобиле или прицепе;
• быстросъёмным — станция временно монтируется на подготовленной опоре;
• стационарным — малогабаритный радар постоянно контролирует заданный сектор;
• модульным — антенна, вычислительный блок и источник питания размещаются раздельно.

Слово «мини» не означает карманный прибор. Радиолокационная станция содержит антенную систему, приёмопередающий модуль, вычислительный блок, источник питания и средства связи. У носимых моделей отдельные компоненты весят десятки килограммов, но перевозятся без тяжёлой специальной техники. Например, одна из серийных станций разделена на блоки массой 15 и 10,5 кг и развёртывается за пять минут.

При подборе оценивают не слово «мини», а полный комплект: массу всех блоков, габариты транспортной упаковки, время установки, питание, рабочее место оператора и требования к мачте.

Какие задачи решает компактный радар

Мини-РЛС контролирует заданную воздушную зону и фиксирует объекты, которые соответствуют установленным параметрам. После первичного обнаружения система формирует трассу и продолжает сопровождение.

Станция решает несколько задач:

• обнаруживает низколетящие и малоразмерные цели;
• рассчитывает дальность и азимут;
• определяет скорость и направление полёта;
• сопровождает несколько целей;
• отображает траектории на карте;
• передаёт координаты камере или тепловизору;
• выдаёт данные в систему оповещения;
• работает совместно со средствами противодействия.

Радар отвечает за обнаружение, но не заменяет весь комплекс защиты. Для проверки отметки применяют оптический модуль, тепловизор или радиочастотный анализатор. После подтверждения события оператор действует по регламенту объекта.

При подготовке проекта специалисты определяют, какую функцию должна закрыть станция: раннее предупреждение, контроль ближней зоны, наблюдение за отдельным направлением или работа в составе многослойной системы безопасности.

Как мини-РЛС обнаруживает дрон

Активная станция излучает зондирующий радиосигнал. Волна отражается от находящегося в воздухе объекта и возвращается к приёмной антенне. Вычислительный модуль обрабатывает отражение и определяет положение цели.

Радар рассчитывает:

• расстояние;
• азимут;
• угол места;
• высоту;
• скорость;
• направление;
• траекторию.

Несколько последовательных отметок образуют трассу. Оператор видит движение беспилотника, а не единичную точку на экране.

Активный принцип сохраняет работоспособность при отсутствии радиообмена между БПЛА и пультом. Поэтому мини-РЛС обнаруживает аппарат, который летит по заранее заданному маршруту или использует автономное управление. Компактные серийные радары также рассчитаны на поиск целей в режиме радиомолчания.

Чем мини-РЛС отличается от портативного детектора

Радиолокационная станция и радиочастотный обнаружитель решают разные задачи.

Мини-РЛС излучает собственный сигнал и фиксирует отражение от физического объекта. Радар выдаёт координаты, скорость и траекторию.

Портативный детектор анализирует радиоэфир. Он ищет каналы управления, телеметрию и видеопередачу FPV. Если аппарат не передаёт сигнал, пассивный прибор не получает данные для обнаружения.

Основные различия:

Параметр	Мини-РЛС	Радиочастотный детектор
Принцип	Излучение и приём отражённого сигнала	Анализ активности в эфире
Автономный БПЛА	Обнаруживается как физическая цель	Обнаружение зависит от радиообмена
Координаты	Определяются радаром	Зависят от конструкции детектора
Траектория	Строится по последовательным отметкам	Обычно не строится
Излучение	Станция работает в активном режиме	Приёмник работает пассивно
Формат	Переносной, мобильный или стационарный	Ручной, носимый или стационарный

При подборе комплекса не требуется выбирать только один метод. Радар контролирует воздушную обстановку, детектор анализирует эфир, а оптика подтверждает цель. Объединение сенсоров снижает число неподтверждённых тревог.

Почему малый дрон сложно увидеть радаром

Заметность цели характеризует эффективная площадь рассеяния — ЭПР. Параметр отражает интенсивность радиолокационного сигнала, который возвращается от объекта.

Малогабаритный квадрокоптер сложнее обнаружить из-за небольшого корпуса, пластика, композитных материалов и малой площади металлических элементов. ЭПР также меняется в зависимости от формы аппарата, направления наблюдения, частоты радара и положения цели.

Работу осложняют:

• полёт на малой высоте;
• движение на фоне земли;
• близость деревьев и построек;
• металлоконструкции;
• невысокая скорость;
• зависание;
• сложный рельеф;
• наземный транспорт;
• птицы и другие воздушные объекты.

Перед покупкой мини-РЛС следует уточнить дальность именно по малой ЭПР. Инструментальная дальность показывает предел работы радара, но не гарантирует обнаружение компактного FPV-дрона на таком расстоянии.

В техническом предложении дальность связывается с типом контрольной цели. Заказчик видит, на каком расстоянии станция фиксирует малый квадрокоптер, средний БПЛА и более крупный аппарат.

Обнаружение низколетящих и зависших целей

Низколетящий беспилотник находится на фоне земли, зданий и растительности. Полезный сигнал приходится отделять от отражений местности.

Зависшая цель не имеет выраженной поступательной скорости. Радар должен распознать слабые признаки движения винтов и удержать трассу. Для решения задачи применяются когерентная обработка, частотная модуляция, накопление сигнала и траекторные алгоритмы.

В характеристиках следует проверить:

• минимальную скорость обнаруживаемой цели;
• работу по зависшему дрону;
• нижнюю границу высоты;
• минимальную дальность;
• разрешение по расстоянию;
• скорость обновления трассы;
• режим работы на фоне местных предметов.

Некоторые компактные станции рассчитаны на сопровождение неподвижных БПЛА и работу по целям с ЭПР от 0,01 м². Однако параметры конкретной модели проверяют по паспорту и результатам испытаний.

При повышенных требованиях специалисты включают демонстрацию или тестирование в проект. Контрольный пролёт показывает рабочую дальность, устойчивость сопровождения и количество фоновых отметок на конкретной территории.

Где применяют мини-РЛС для БПЛА

Компактная станция подходит для объектов, где важны быстрое развёртывание, ограниченное место установки или периодическая смена зоны контроля.

Основные сценарии:

• промышленная площадка;
• складской комплекс;
• нефтебаза;
• резервуарный парк;
• объект энергетики;
• подстанция;
• логистический терминал;
• объект связи;
• временная строительная площадка;
• массовое мероприятие;
• мобильный пост наблюдения;
• усиление отдельного участка периметра.

Малогабаритную РЛС также используют как дополнительный сенсор. Например, крупная станция контролирует дальние подступы, а компактный радар закрывает мёртвую зону между зданиями или наблюдает за отдельным направлением.

Для временного объекта выбирают мобильный комплект с автономным питанием. Для круглосуточной охраны требуется всепогодное исполнение, стационарная опора, резервное электроснабжение и постоянный канал передачи данных.

Определяем задачу перед подбором

Выбор начинается с модели угроз, а не с максимальной дальности в карточке товара.

Специалисты уточняют:

• какие БПЛА требуется обнаруживать;
• насколько мала предполагаемая цель;
• с какого расстояния нужно предупреждение;
• на каких высотах вероятен подлёт;
• требуется круговой или секторный обзор;
• сколько целей ожидается одновременно;
• нужна ли работа в движении;
• сколько времени отводится на развёртывание;
• есть ли стационарное питание;
• куда передавать данные;
• требуется ли интеграция с РЭБ и оптикой.

После первичной консультации формируется перечень ТТХ. Он становится основой для сравнения моделей и подготовки коммерческого предложения.

Без описания задачи компактная станция рискует оказаться слишком слабой по ЭПР, неудобной для перевозки или несовместимой с действующей системой безопасности.

Какие ТТХ мини-РЛС сравнивать

Дальность по заданной ЭПР

Параметр показывает расстояние обнаружения конкретного типа цели. Значение без указания ЭПР не даёт полной картины.

Минимальная дальность

Определяет ближнюю границу контроля. Если радар установлен рядом с защищаемой зоной, слишком большая слепая область создаёт уязвимый участок.

Сектор по азимуту

Круговой обзор перекрывает 360 градусов. Секторная станция контролирует выбранное направление и подходит для локального участка.

Угол места

Показывает вертикальную область наблюдения. Узкий угол формирует мёртвую зону над станцией или рядом с высоким зданием.

Темп обновления

Характеризует частоту пересчёта координат. Чем быстрее маневрирует дрон, тем важнее короткий интервал между обновлениями.

Количество трасс

Указывает число одновременно сопровождаемых объектов. Параметр не равен общему количеству всех отметок, которые радар видит в зоне.

Точность координат

Влияет на автоматическое наведение камеры и передачу целеуказания внешней системе.

Время развёртывания

Для мобильного поста этот показатель определяет скорость начала работы. У серийных носимых станций встречается развёртывание за несколько минут.

Масса комплекта

Нужно учитывать антенну, вычислительный блок, аккумулятор, штатив, кабели, ноутбук и транспортную упаковку.

Автономность

Время работы рассчитывают с учётом радара, компьютера, связи и дополнительного оборудования. Один из носимых комплексов заявляет до восьми часов от компактного источника питания.

Условия эксплуатации

Проверяются рабочая температура, степень защиты корпуса, влажность, допустимая скорость ветра и требования к монтажу.

Интерфейсы

Ethernet, API и другие протоколы нужны для передачи трасс на рабочее место оператора, в ситуационный центр или внешнюю систему.

Выбираем круговую или секторную станцию

Круговая мини-РЛС контролирует воздушное пространство вокруг точки установки. Формат подходит для открытой территории с несколькими возможными направлениями подлёта.

Секторный радар наблюдает за ограниченным направлением. Его устанавливают для контроля въезда, технологического коридора, открытого участка между зданиями или известного маршрута приближения.

Круговой обзор не гарантирует отсутствие мёртвых зон. Высокие здания, резервуары, лесополоса и перепады рельефа закрывают часть пространства. Иногда несколько секторных станций дают более равномерное покрытие, чем один круговой радар.

Специалисты наносят сектора на схему объекта и отмечают препятствия. По результатам определяются:

1. точки установки;
2. высота опор;
3. направление антенн;
4. зоны взаимного перекрытия;
5. количество радаров;
6. каналы связи и питания.

Подбираем переносную или стационарную комплектацию

Переносная мини-РЛС подходит для временных постов и объектов со сменой зоны наблюдения. Ключевые параметры — масса, количество блоков, время развёртывания и автономность.

Мобильную конфигурацию размещают на автомобиле или прицепе. Питание подаётся от бортовой сети либо отдельного источника. Рабочее место оператора находится в салоне или выносном пункте.

Стационарная малогабаритная станция работает круглосуточно. Для неё проектируют опору, кабельные трассы, молниезащиту, резервное питание и защищённый канал данных.

Выбор формата связан с режимом эксплуатации:

• временная площадка — переносной комплект;
• регулярная смена позиции — автомобильная установка;
• постоянная защита территории — стационарное размещение;
• сложная конфигурация объекта — сеть из нескольких мини-РЛС.

Компания «Боевые Технологии» подбирает комплектацию с учётом перевозки, монтажа и дальнейшего обслуживания, а не только характеристик антенного блока.

Встраиваем станцию в комплекс защиты

Радар сообщает о появлении цели и передаёт её координаты. Для подтверждения и реагирования подключаются другие компоненты.

Комплекс включает:

• мини-РЛС;
• радиочастотный обнаружитель;
• поворотную видеокамеру;
• тепловизор;
• программную платформу;
• рабочее место оператора;
• систему оповещения;
• резервное питание;
• разрешённые средства противодействия.

После появления трассы камера автоматически поворачивается в рассчитанную точку. Радиочастотный модуль проверяет наличие сигналов управления и видео. Оператор получает объединённое событие с координатами, направлением и изображением.

Многослойная архитектура повышает точность проверки. Комплексы обнаружения БПЛА объединяют радары, оптико-электронные модули и средства радиоразведки в единую систему мониторинга.

При наличии действующего видеонаблюдения специалисты проверяют совместимость интерфейсов. Подход сохраняет установленное оборудование и сокращает состав новой поставки.

Оцениваем объект и готовим схему покрытия

Перед поставкой изучаются территория, рельеф и инфраструктура. Схема объекта показывает, где радар получит прямой обзор, а где потребуются дополнительные позиции.

Для расчёта нужны:

• план территории;
• фотографии;
• высота зданий;
• расположение металлоконструкций;
• открытые направления;
• предполагаемые маршруты подлёта;
• точки с электропитанием;
• доступные каналы связи;
• место оператора;
• требования к автономности.

По исходным данным готовится схема покрытия. На ней обозначаются рабочие сектора, ближние зоны, препятствия и перекрытия между станциями.

Если документов недостаточно, проводится обследование площадки. Специалист фиксирует координаты точек установки и определяет требования к опорам, питанию и связи.

Подбираем решение по этапам

1. Определяем угрозу

Фиксируем типы целей, их предполагаемые размеры, высоту и скорость полёта.

2. Изучаем территорию

Анализируем рельеф, застройку, мёртвые зоны и возможные направления подлёта.

3. Формируем требования

Определяем дальность по заданной ЭПР, сектор обзора, число трасс и точность координат.

4. Выбираем исполнение

Сравниваем переносную, мобильную и стационарную конфигурации.

5. Рассчитываем комплекс

Добавляем оптику, радиочастотное обнаружение, программное обеспечение, связь и питание.

6. Готовим предложение

В предложение входят модель станции, состав поставки, схема размещения, технические параметры, стоимость и перечень работ.

7. Организуем внедрение

Поставка дополняется монтажом, настройкой, проверкой контрольных сценариев и подготовкой операторов.

Последовательный подбор снижает риск покупки оборудования, которое не закрывает реальную воздушную зону.

От чего зависит стоимость мини-РЛС

Цена формируется не только стоимостью радара. На бюджет влияют:

• заявленная дальность по малой ЭПР;
• тип антенной решётки;
• круговой или секторный обзор;
• количество сопровождаемых целей;
• точность координат;
• автономный источник питания;
• рабочее место оператора;
• программное обеспечение;
• оптический модуль;
• каналы связи;
• опора или автомобильное крепление;
• монтаж;
• пусконаладка;
• интеграция с действующей системой.

Сравнивать предложения следует по одинаковому составу. В одной цене может быть только радиолокационный блок, в другой — штатив, аккумулятор, ноутбук, программное обеспечение, обучение и монтаж.

Для расчёта специалисты «Боевых Технологий» запрашивают исходные данные по объекту и формируют перечень оборудования. Телефон: 8 (800) 511-48-11.

Монтаж и настройка мини-РЛС

После установки проводится настройка рабочей зоны. В программном обеспечении задаются границы объекта, исключаемые участки, пороги тревоги и правила классификации.

Во время пусконаладки проверяют:

• обнаружение контрольной цели;
• ближнюю и дальнюю границы;
• сопровождение траектории;
• точность координат;
• устойчивость связи;
• передачу данных камере;
• отображение на карте;
• работу от резервного питания;
• количество ложных событий.

Заводские настройки не учитывают конкретную застройку и фоновые отражения. Финальная регулировка проводится на месте эксплуатации.

Оператор получает инструкции по работе с тревогами, подтверждению целей и фиксации событий. При необходимости разрабатывается регламент взаимодействия между охраной, диспетчерским пунктом и техническими специалистами.

Какие данные передать для подбора

Для предварительного предложения достаточно подготовить:

• адрес или регион объекта;
• схему территории;
• фотографии площадки;
• площадь контроля;
• высоту основных сооружений;
• предполагаемые типы БПЛА;
• требуемую дальность;
• возможные направления подлёта;
• режим работы;
• требования к мобильности;
• сведения о камерах, РЭБ и системе мониторинга.

После изучения материалов специалисты определят недостающие параметры, предложат конфигурацию и рассчитают состав поставки.

Купить мини-РЛС для обнаружения БПЛА

Компания «Боевые Технологии» поставляет оборудование для обнаружения беспилотников и формирует комплексы под конкретные объекты.

В состав работ входят:

• анализ задачи;
• подбор мини-РЛС;
• расчёт зоны контроля;
• выбор точек установки;
• комплектация системы;
• подготовка коммерческого предложения;
• поставка;
• монтаж;
• настройка;
• интеграция;
• обучение операторов.

Чтобы заказать подбор, направьте схему территории и краткое описание задачи. Специалисты сопоставят условия объекта с характеристиками оборудования и подготовят предложение.

Телефон компании «Боевые Технологии»: 8 (800) 511-48-11.

Частые вопросы

Что такое мини-РЛС для БПЛА?

Это малогабаритная радиолокационная станция для обнаружения и сопровождения беспилотников. Компактное исполнение упрощает перевозку, установку и смену позиции.

Обнаруживает ли мини-РЛС автономный дрон?

Активный радар фиксирует отражение от физического объекта. Наличие радиообмена между аппаратом и оператором не требуется.

Чем мини-РЛС отличается от ручного обнаружителя?

Радар определяет координаты и траекторию. Ручной детектор анализирует радиочастоты и сообщает об активности в эфире.

Какую дальность выбрать?

Дальность определяется по типу предполагаемой цели и её ЭПР. Для корректного сравнения моделей используются одинаковые условия и контрольные объекты.

Работает ли компактная станция по FPV-дронам?

Результат зависит от минимальной ЭПР, высоты полёта, рельефа и алгоритмов обработки. Для FPV-угроз проверяется дальность по малой цели, а не инструментальный предел радара.

Сколько станций потребуется?

Количество зависит от площади, формы территории и препятствий. Одной позиции хватает для части открытых объектов. Застройка и сложный рельеф требуют нескольких перекрывающихся секторов.

Можно ли подключить мини-РЛС к камере и РЭБ?

Станции с нужными интерфейсами передают координаты в программную платформу, оптический модуль и средства противодействия. Совместимость проверяется до подготовки предложения.

Сколько стоит мини-РЛС?

Стоимость зависит от модели, дальности, комплектации, программного обеспечения и объёма монтажных работ. Расчёт готовится после анализа объекта.
