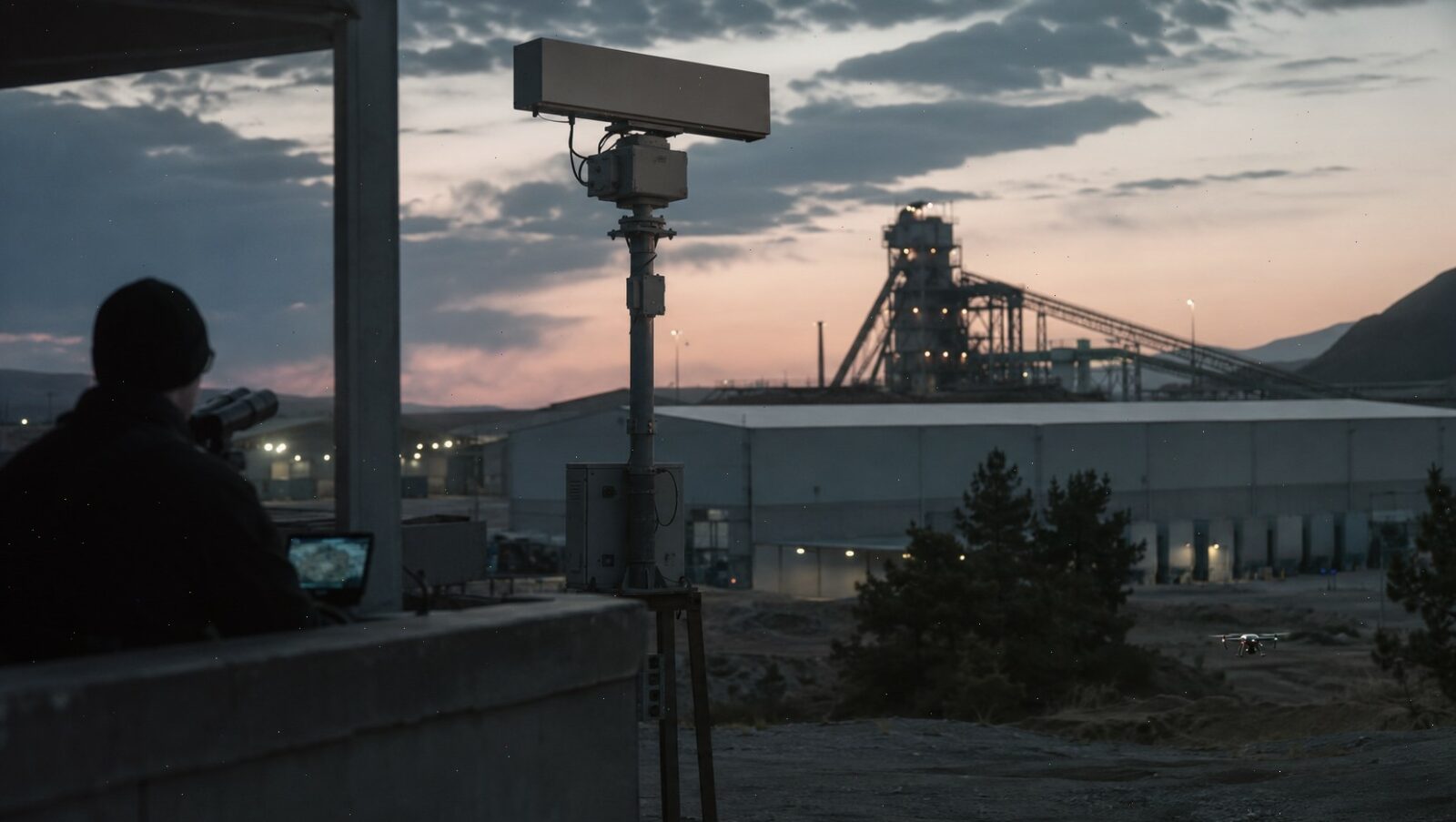

РЛС пропускает БПЛА, когда отражённый сигнал слишком слабый, цель находится вне зоны радиовидимости или алгоритм удаляет отметку как фон. Станция также способна обнаружить объект, но не подтвердить его и не построить устойчивую трассу.

Малогабаритные беспилотные аппараты объединяют несколько сложных для радиолокации признаков: небольшую эффективную площадь рассеяния, полёт у земли, малую радиальную скорость и способность зависать. Рельеф, здания и настройки станции дополнительно сокращают рабочую дальность.

Поэтому вопрос «почему РЛС не видит БПЛА» нельзя решать только увеличением мощности или заменой радара. Сначала проверяют первичные отметки, трассовую информацию, положение антенны, зоны радиовидимости и параметры фильтрации.

Специалисты компании «Боевые Технологии» анализируют установленную систему, проводят контрольные пролёты и строят карту пропусков. По результатам определяют, достаточно ли перенести антенну и изменить настройки или потребуется дополнительная радиолокационная позиция. Телефон: 8 (800) 511-48-11.

Получить консультацию

Что происходит, когда станция «не видит» дрон

Радиолокационная обработка проходит несколько этапов:

1. приём отражённого сигнала;
2. выделение первичной отметки;
3. подтверждение объекта;
4. построение трассы;
5. сопровождение;
6. классификация;
7. формирование тревоги.

Сбой на каждом этапе выглядит по-разному. В одном случае отражение отсутствует из-за препятствия или малой ЭПР. В другом первичная отметка появляется, но фильтр удаляет её как помеху. Иногда трасса строится, однако быстро сбрасывается при снижении скорости или зависании цели.

Диагностику начинают с журналов станции и повторения сценария, при котором произошёл пропуск. Важно определить не только место потери, но и этап обработки.

Симптом	Вероятная причина	Что проверить
Дрон появляется только рядом с объектом	Малая ЭПР, фоновые отражения, препятствие	Дальность по контрольной цели, рельеф, высоту антенны
Отметка возникает и исчезает	Не подтверждается трасса	Первичные отметки, период обзора, время подтверждения
Станция теряет зависший квадрокоптер	Фильтрация малой скорости	Доплеровские пороги, режим работы по зависшим целям
Пропуск происходит с одного направления	Здание, резервуар, лесополоса	Карту радиовидимости и мёртвые сектора
На экране много птиц и транспорта	Недостаточная классификация	Зоны интереса, фильтры, оптическое подтверждение
Цель фиксируется, но тревога не поступает	Строгое правило формирования события	Порог подтверждения и сценарий оповещения
Детектор молчит, а радар видит объект	Нет радиообмена	Режим полёта и используемые каналы управления

Малая ЭПР и слабое отражение

Эффективная площадь рассеяния, или ЭПР, характеризует радиолокационную заметность объекта. Чем слабее отражение, тем сложнее отделить его от фоновых сигналов и тем меньше устойчивая дальность сопровождения.

На ЭПР влияют:

• размеры беспилотника;
• форма корпуса;
• материалы;
• рабочая частота станции;
• поляризация;
• положение цели относительно антенны;
• металлические компоненты;
• полезная нагрузка.

Пластик и композиты снижают заметность по сравнению с крупной металлической конструкцией, но не делают аппарат невидимым. Отражение создают электродвигатели, проводка, платы, разъёмы, металлические элементы аккумуляторного блока и крепёж.

Ракурс также меняет уровень сигнала. Один аппарат способен уверенно сопровождаться при фронтальном подлёте и давать нестабильную отметку после поворота.

При выборе станции проверяют дальность по заданной ЭПР, а не только максимальную цифру в паспорте. Для малых FPV-дронов требуется характеристика по контрольной цели сопоставимого класса.

Цель находится вне зоны радиовидимости

Радар обнаруживает объект только в пределах эффективной зоны обзора. Эту зону ограничивают не только дальность станции, но и положение антенны, вертикальный сектор, рельеф и сооружения.

За зданием, резервуаром, лесополосой или насыпью формируется закрытый участок. Цель появляется на экране после выхода в прямую радиовидимость. На протяжённых дистанциях дополнительным ограничением становится радиогоризонт.

На промышленной площадке раньше проявляются местные препятствия:

• производственные корпуса;
• металлические резервуары;
• эстакады;
• складские здания;
• лес и плотная растительность;
• перепады высот;
• высокие ограждения.

Проблема возникает и при неверной геометрии установки. Низколетящая цель способна оказаться вне эффективного вертикального сектора обзора или в области сниженной чувствительности диаграммы направленности.

Высокая мачта не всегда решает задачу. Подъём антенны расширяет дальнюю радиовидимость, но меняет ближнюю зону и угол пересечения низких высот. Положение рассчитывают по профилю территории и вероятным маршрутам подлёта.

Как проверяют геометрию обзора

На схему наносят:

• точку установки;
• высоту антенны;
• горизонтальные сектора;
• вертикальную зону;
• здания и металлоконструкции;
• рельеф;
• контрольные маршруты;
• участки потери трассы.

Карта показывает, где поможет перенос оборудования, изменение высоты или дополнительная позиция.

Наземный фон скрывает низколетящий БПЛА

Дрон у земли наблюдается на фоне отражений от поверхности, растительности, зданий и транспорта. Сигнал от малого корпуса способен оказаться сопоставимым с помехой.

На промышленной территории фон создают:

• движущиеся автомобили;
• вентиляционные установки;
• краны;
• трубопроводы;
• колеблющиеся конструкции;
• деревья;
• ограждения;
• мокрая поверхность;
• многократные отражения между зданиями.

Алгоритм должен выделить слабую движущуюся отметку, не перегружая оператора ложными событиями. Для этого используются доплеровская обработка, накопление сигнала, адаптивные пороги и траекторный анализ.

Заводские настройки не учитывают обстановку конкретной площадки. Параметры, подходящие для открытого поля, способны давать пропуски или поток фоновых отметок среди резервуаров и металлоконструкций.

После монтажа строят карту постоянных отражений, задают рабочие зоны и исключают дороги либо участки за пределами охраняемой территории.

Медленная скорость и зависание

Радар измеряет радиальную скорость — движение к станции или от неё. Беспилотник, летящий поперёк сектора, способен иметь небольшую радиальную составляющую даже при заметной фактической скорости.

Система рискует удалить цель как фон при:

• медленном подлёте;
• движении поперёк направления на радар;
• снижении скорости;
• маневрировании рядом со зданием;
• зависании.

Зависший квадрокоптер почти не меняет дальность до станции. Его корпус формирует слабую постоянную отметку, которую алгоритм может отнести к неподвижным объектам.

Вращение винтов создаёт микродоплеровские признаки. Специализированная обработка использует их для обнаружения и классификации малых аппаратов. Эффективность зависит от частотного диапазона, разрешения, времени накопления и программных алгоритмов.

Требования по медленным и зависшим целям фиксируют отдельно. Общее указание «обнаружение дронов» не подтверждает, что станция удержит квадрокоптер без поступательного движения.

Отметка есть, но трасса не строится

Первичная отметка ещё не является подтверждённой целью. Алгоритму требуется несколько последовательных измерений, чтобы проверить движение и сформировать трассу.

Проблема возникает, когда дрон кратковременно появляется:

• из-за здания;
• над лесополосой;
• между резервуарами;
• у границы сектора;
• в узком открытом коридоре.

Если следующих отметок недостаточно, система удаляет событие. Медленный цикл обзора и длительное подтверждение сокращают время, доступное оператору.

При проверке оценивают:

• дальность первой отметки;
• дальность устойчивой трассы;
• период обновления;
• количество измерений до подтверждения;
• задержку передачи координат;
• время формирования тревоги;
• поведение при маневре.

Для службы безопасности важна не дальность единичного обнаружения, а расстояние устойчивого сопровождения.

Фильтры и правила тревоги настроены слишком строго

Радиолокационная система балансирует между пропусками и ложными срабатываниями. Снижение чувствительности уменьшает количество птиц и фоновых объектов, но одновременно удаляет слабые цели.

Нужно разделять три настройки:

• порог обнаружения — выделяет первичную отметку;
• правило подтверждения трассы — определяет, сколько измерений требуется для сопровождения;
• условие формирования тревоги — решает, когда событие поступает оператору.

Строгий порог способен скрыть малый дрон. Длительное подтверждение приводит к поздней трассе. Ограничение по классу удаляет объект, ошибочно отнесённый к птицам.

На площадке корректируют:

• чувствительность;
• диапазоны скоростей;
• время удержания;
• зоны интереса;
• исключаемые участки;
• параметры классификации;
• уровни тревоги.

Каждое изменение проверяют повторным пролётом по тому же маршруту. Настройка без контрольной цели не подтверждает результат.

Установлена РЛС другого назначения

Станция дальнего обзора и радар для малых низколетящих целей решают разные задачи. Оборудование, рассчитанное на крупные и быстрые объекты, способно иметь неподходящие пороги, разрешение и скорость обновления.

При оценке станции проверяют:

• дальность по малой ЭПР;
• минимальную дальность;
• нижнюю границу скорости;
• работу по зависшим объектам;
• вертикальный сектор;
• темп обновления;
• количество сопровождаемых трасс;
• алгоритмы классификации;
• точность координат.

Большая инструментальная дальность не компенсирует слабую работу у земли. Увеличение мощности также не устранит закрытие зданием, неподходящий угол обзора или ошибку классификации.

Сначала формируется модель угроз. Затем характеристики станции сопоставляют с типами целей, высотами полёта и условиями площадки.

Радар видит объект, но классифицирует его неверно

Птица и небольшой квадрокоптер способны иметь сопоставимые размеры, скорость и ЭПР. Поэтому одной первичной отметки недостаточно для точного определения класса.

Программное обеспечение анализирует:

• траекторию;
• высоту;
• скорость;
• ускорение;
• продолжительность сопровождения;
• микродоплеровские признаки;
• характер маневрирования.

Ошибка классификации проявляется двумя способами. Система принимает птицу за дрон и формирует ложную тревогу либо относит БПЛА к фону и не предупреждает оператора.

Радарную трассу подтверждают другими сенсорами. Радиочастотные обнаружители дронов проверяют активность в эфире, а камера или тепловизор дают визуальное изображение.

Делает ли радиомолчание дрон невидимым

Активная РЛС излучает собственный сигнал и принимает отражение от корпуса. Наличие радиообмена между беспилотником и оператором для этого не требуется.

Радиомолчание влияет на пассивный радиочастотный контроль. Если аппарат летит по загруженному маршруту и не передаёт данные, сканер не получает сигнал управления.

Оптоволоконная линия также не делает физическую цель невидимой для радара. Она меняет способ передачи команд, но корпус продолжает отражать радиолокационный сигнал.

Радар и радиочастотный детектор закрывают разные каналы:

• РЛС определяет координаты и строит трассу;
• детектор анализирует эфир;
• оптика подтверждает объект;
• средства противодействия подключаются после проверки события.

Как определить причину пропуска

Диагностику начинают с воспроизведения сценария, при котором система потеряла цель.

1. Фиксируем условия

Записываются:

• тип контрольного дрона;
• маршрут;
• высота;
• скорость;
• направление;
• погода;
• положение антенны;
• действующие настройки.

2. Проверяем первичные отметки

Если отражение отсутствует, изучают радиовидимость, ЭПР, высоту установки и чувствительность. При наличии отметки переходят к анализу трассы.

3. Строим карту пропусков

На плане отмечают места первой отметки, подтверждения, потери и повторного захвата. Карта показывает связь с рельефом и сооружениями.

4. Анализируем обработку

Проверяются пороги обнаружения, диапазоны скоростей, время подтверждения и правила классификации.

5. Корректируем систему

В зависимости от результата меняют положение антенны, рабочие зоны, фильтры или состав оборудования.

6. Повторяем контрольный маршрут

Испытание проводится в сопоставимых условиях. Сравниваются дальность первой отметки, устойчивость трассы и время передачи события оператору.

Специалисты «Боевых Технологий» изучают журналы станции, схему объекта и результаты пролётов. По итогам составляют карту покрытия, перечень изменений и расчёт работ.

Когда достаточно настройки

Замена оборудования не требуется, если проблема связана с:

• неверными рабочими зонами;
• высоким порогом обнаружения;
• диапазоном скоростей;
• длительным подтверждением;
• неправильной классификацией;
• ошибкой координатной привязки;
• некорректным положением антенны.

Настройка способна улучшить результат, но не устранит физическое препятствие или недостаточную чувствительность станции. Поэтому изменения проверяют контрольным дроном, а не только по интерфейсу программы.

Когда нужно перенести антенну

Изменение позиции оправдано, если пропуски совпадают с закрытыми секторами, отражениями от близкой конструкции или недостаточным вертикальным обзором.

Перед переносом сравнивают несколько точек по:

• радиовидимости;
• высоте;
• близости зданий;
• доступности питания;
• каналам связи;
• удобству обслуживания;
• устойчивости опоры.

Перемещение на несколько метров иногда устраняет тень от здания и даёт больший эффект, чем выбор более мощной станции.

Когда требуется дополнительный радар

Вторая позиция нужна, если один сектор физически не перекрывает территорию.

Дополнительную станцию устанавливают:

• за крупным сооружением;
• на противоположной стороне объекта;
• для контроля низины;
• в ближней зоне;
• на другом высотном уровне;
• для отдельного направления;
• на протяжённом участке.

Зоны проектируют с перекрытием. Когда один радар теряет цель за препятствием, второй продолжает сопровождение. Трассовая информация объединяется на рабочем месте оператора.

Почему одного радара бывает недостаточно

Радиолокационный канал определяет координаты и движение физической цели, но не всегда однозначно классифицирует объект. Радиочастотный модуль анализирует эфир, однако не фиксирует каждый автономный аппарат. Камера зависит от расстояния, освещения и погоды.

Многоканальная система объединяет:

• радиолокационное обнаружение;
• радиочастотный мониторинг;
• видеокамеру;
• тепловизор;
• программную платформу;
• оповещение;
• разрешённые средства РЭБ.

Координаты от радара направляют оптический модуль в расчётную точку. Радиочастотный сенсор проверяет наличие сигнала. Оператор получает объединённое событие вместо нескольких несвязанных уведомлений.

Для объектов с разными сценариями угроз проектируется комплекс защиты от БПЛА. Состав определяется по результатам обследования и контрольных испытаний.

Как улучшить обнаружение на объекте

Работа строится по четырём этапам.

Анализируем проблему

Изучаем журнал трасс, исходные настройки, маршруты пропусков и характеристики контрольных целей.

Рассчитываем покрытие

Определяем радиовидимость, мёртвые сектора, вертикальную зону и точки взаимного перекрытия.

Корректируем конфигурацию

Настраиваем фильтры, переносим антенну или добавляем второй канал обнаружения.

Проверяем результат

Повторяем контрольные пролёты, измеряем дальность устойчивой трассы и тестируем передачу тревоги оператору.

По результатам заказчик получает:

• карту покрытия;
• перечень выявленных причин;
• рекомендации по настройке;
• схему размещения;
• состав оборудования;
• стоимость работ;
• порядок внедрения.

Какие данные нужны для предварительного анализа

Подготовьте:

• схему территории;
• фотографии площадки;
• модель РЛС;
• высоту и координаты установки;
• технические характеристики антенны;
• действующие рабочие зоны;
• тип контрольного БПЛА;
• маршрут и высоту пролёта;
• записи экрана;
• журнал событий;
• описание участков потери цели.

При отсутствии части данных специалисты определят их во время обследования.

Заказать диагностику системы обнаружения БПЛА

Компания «Боевые Технологии» проводит анализ радиолокационных систем на промышленных, инфраструктурных и охраняемых объектах.

В состав работ входят:

• изучение установленного оборудования;
• проверка настроек;
• анализ первичных отметок и трасс;
• поиск мёртвых зон;
• расчёт радиолокационного покрытия;
• контрольные пролёты;
• подбор дополнительных позиций;
• интеграция сенсоров;
• подготовка технического предложения.

После проверки определяется причина пропуска и способ её устранения: настройка, перенос оборудования, добавление радара или изменение состава системы.

Телефон для консультации: 8 (800) 511-48-11.

Получить консультацию

Частые вопросы

Почему РЛС видит птицу, но пропускает дрон?

Птица иногда создаёт более заметное отражение или дольше находится в рабочем секторе. Дрон способен лететь ниже, попадать в закрытую зону или иметь слабую ЭПР. Размер цели не является единственным фактором.

Может ли БПЛА быть полностью невидимым для радара?

Полная невидимость — некорректное обобщение. Отражение может оказаться слишком слабым для заданной дальности либо потеряться среди фоновых сигналов.

Почему цель видна только рядом с объектом?

Частые причины — малая ЭПР, низкая высота, препятствие, неподходящая зона обзора или высокий порог обнаружения. Точный ответ даёт карта пропусков и журнал станции.

Поможет ли поднять антенну выше?

Подъём способен расширить радиовидимость и убрать препятствие. Одновременно меняются ближняя зона и вертикальная геометрия обзора. Высоту выбирают по расчёту.

Нужно ли менять радар, если он пропускает дроны?

Не всегда. Сначала проверяют место установки, первичные отметки и настройки обработки. Замена нужна, если характеристики станции не соответствуют предполагаемым целям.

Как проверить работу по малому дрону?

Проводят контрольные пролёты на заданных высотах и маршрутах. Оценивают первую отметку, построение трассы, устойчивость сопровождения и передачу события оператору.
