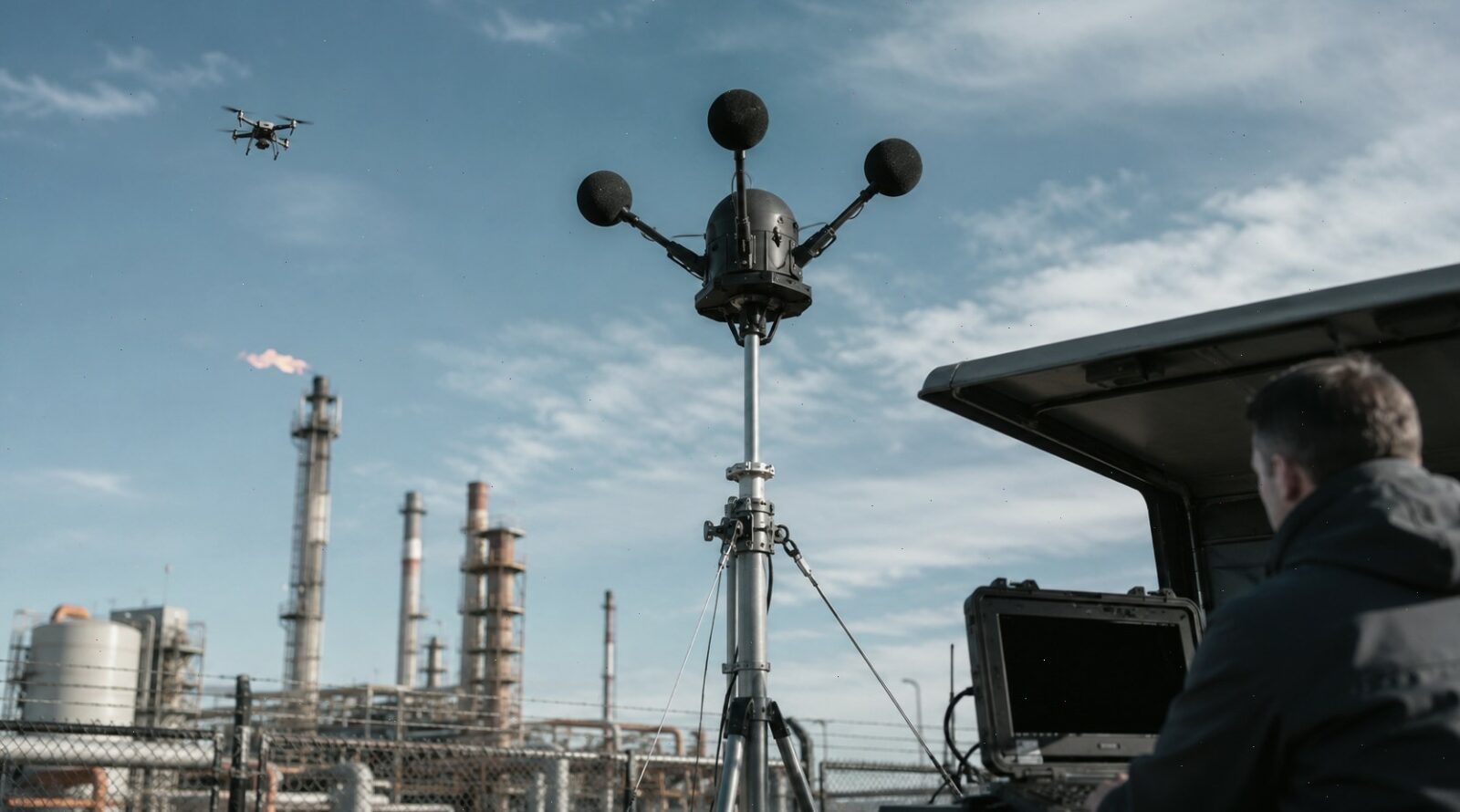

Акустический детектор БПЛА распознаёт характерный шум винтов и двигателей. Микрофонный массив принимает звук, выделяет спектральные признаки и определяет направление его прихода. Метод не зависит от активной радиосвязи, поэтому применяется для дополнительного контроля автономных аппаратов и дронов, которые не передают распознаваемый радиосигнал.

Эффективность акустического обнаружения зависит от уровня звукового давления, расстояния, ветра и окружающего шума. На промышленной площадке акустику используют вместе с радиочастотными детекторами, РЛС и камерами. Совпадение событий от нескольких датчиков повышает достоверность тревоги.

Компания «Боевые Технологии» подбирает детекторы и обнаружители дронов для мобильного и стационарного применения. Базой объектовых систем служит детекция «Защитник Неба», а акустические посты добавляются в проект как отдельный канал контроля, когда требуется обнаруживать БПЛА без активной или распознаваемой радиолинии.

Какой звук создаёт БПЛА

Во время полёта акустический профиль аппарата формируют:

• вращение винтов;
• работа электродвигателей;
• прохождение лопастей через воздушный поток;
• вибрации рамы и корпуса;
• изменение оборотов при наборе высоты и манёврах;
• аэродинамический шум;
• двигатель внутреннего сгорания у отдельных моделей.

У мультикоптера наиболее заметны звуки винтомоторной группы. Их частота и интенсивность зависят от числа двигателей, количества лопастей, диаметра винтов, оборотов, нагрузки и режима полёта.

Звуковой профиль постоянно меняется. При зависании, разгоне, повороте или компенсации ветра контроллер корректирует обороты отдельных двигателей. Акустический обнаружитель БПЛА анализирует не одну частоту, а сочетание тональных компонентов, гармоник и изменений спектра во времени.

У самолётных беспилотников сигнатура отличается. Электрический аппарат создаёт шум двигателя, винта и воздушного потока. БПЛА с двигателем внутреннего сгорания обычно имеет более выраженный низко- и среднечастотный профиль. При планировании с выключенным двигателем акустическая заметность резко снижается.

Что такое акустическая сигнатура дрона

Акустическая сигнатура — набор звуковых признаков, по которым система отличает БПЛА от транспорта, промышленного оборудования, птиц и других источников.

Алгоритм может учитывать:

• распределение энергии по частотам;
• частоту прохождения лопастей;
• гармонические составляющие;
• уровень принятого звука;
• модуляцию сигнала;
• повторяемость импульсов;
• изменение спектра во времени;
• продолжительность события;
• признаки зависания, разгона или пролёта.

Сигнал преобразуется в спектрограмму, после чего из него извлекаются числовые признаки. Для распознавания применяются корреляционные методы, мел-частотные кепстральные коэффициенты (MFCC) и модели машинного обучения.

Классификатор обучается на записях БПЛА и фоновых источников. Чем разнообразнее выборка, тем лучше система различает дроны, транспорт, вентиляторы и производственные механизмы.

Можно ли определить модель дрона по звуку

Некоторые системы классифицируют известные типы аппаратов, если их записи использовались при обучении. Но звуковой профиль не даёт гарантированной идентификации любой модели.

На результат влияют:

• установленные винты;
• полезная нагрузка;
• состояние двигателей;
• режим полёта;
• расстояние;
• ветер;
• отражения от сооружений;
• уровень фонового шума.

Сообщение о конкретном типе БПЛА следует рассматривать как вероятностную классификацию. Для подтверждения используются данные радиочастотного детектора, РЛС или камеры.

Как работает микрофонный массив

Один микрофон регистрирует звук и его спектр, но не даёт устойчивого направления. Микрофонный массив состоит из нескольких синхронизированных датчиков, установленных на известных расстояниях друг от друга.

Звуковая волна достигает микрофонов с небольшой разницей во времени. Система сравнивает задержки и рассчитывает направление прихода сигнала.

Рабочий цикл включает несколько этапов:

1. микрофоны непрерывно принимают окружающий звук;
2. фильтры снижают влияние ветра и постоянного фона;
3. алгоритм выделяет признаки, характерные для БПЛА;
4. сравнивается время прихода сигнала к разным микрофонам;
5. определяется вероятный сектор;
6. событие передаётся оператору или системе мониторинга;
7. камера либо РЛС проверяет указанное направление.

Компактный массив определяет направление относительно точки установки. Несколько разнесённых постов позволяют сопоставить результаты и приблизительно локализовать источник на территории.

Точность зависит от геометрии массива, расстояния между микрофонами, синхронизации, калибровки, частотного диапазона и отражений звука.

Конфигурация	Результат	Применение
Один микрофон	Обнаружение подходящего звукового профиля	Дополнительная локальная тревога
Компактный массив	Обнаружение и оценка направления	Временный или стационарный пост
Несколько разнесённых массивов	Сопоставление направлений	Периметр и протяжённая территория
Акустика с камерой	Звук и визуальное подтверждение	Охраняемый объект
Акустика с RF и РЛС	Несколько независимых признаков	Комплексное обнаружение БПЛА

Как распознаётся звуковой профиль

Система акустического обнаружения дронов не должна реагировать на каждый громкий или повторяющийся звук. Алгоритм сравнивает принятый сигнал с профилями БПЛА и фоновых источников.

Анализируются:

• устойчивые тональные компоненты;
• гармоники вращения винтов;
• изменения частоты при манёвре;
• соотношение энергии в разных участках спектра;
• повторяющийся рисунок сигнала;
• направление движения источника;
• длительность и непрерывность звука.

После обработки классификатор рассчитывает вероятность принадлежности события к БПЛА. Тревога формируется при превышении установленного порога.

Низкий порог увеличивает количество ложных срабатываний. Высокий порог снижает вероятность обнаружить тихий или удалённый аппарат. Настройка выполняется с учётом акустического фона конкретного объекта.

Что влияет на дальность и точность обнаружения

Единой дальности акустического обнаружения не существует. На результат влияют характеристики дрона, датчиков и окружающей среды.

Размер и режим полёта

Крупный аппарат с большими винтами обычно создаёт более заметный звуковой профиль. Малый электрический квадрокоптер на большой высоте обнаружить сложнее.

Ускорение и набор высоты повышают обороты двигателей. При медленном полёте, снижении или планировании уровень звука уменьшается.

Ветер

Ветер создаёт низкочастотный шум непосредственно у мембраны микрофона и меняет распространение звука. Сильные порывы способны перекрыть полезный сигнал или исказить рассчитанное направление.

Для снижения влияния применяются:

• ветрозащитные элементы;
• акустически проницаемые кожухи;
• фильтрация низких частот;
• адаптивные пороги;
• сравнение сигналов нескольких микрофонов;
• контроль погодных условий.

Полностью устранить ветровой шум нельзя. При неблагоприятной погоде акустическое событие проверяется другими средствами.

Транспорт и промышленное оборудование

На предприятии спектр фоновых источников может пересекаться со звуком винтов и электродвигателей. Наибольшее влияние оказывают:

• автомобили и спецтехника;
• вентиляторы;
• компрессоры;
• насосы;
• генераторы;
• трансформаторы;
• погрузчики;
• станки;
• турбины;
• системы громкой связи.

Повторяющиеся механические звуки с выраженными гармониками способны вызывать ложную тревогу. Перед вводом системы в эксплуатацию записывается местный фон. Постоянные источники учитываются при настройке классификатора и порогов.

Для дневного и ночного режима могут использоваться разные настройки. Ночью производственный и транспортный шум часто снижается, что увеличивает практическую зону акустического контроля.

Застройка и отражения

Стены, крыши, резервуары и металлические конструкции отражают звук. Микрофонный массив может определить направление не на сам аппарат, а на поверхность, от которой пришла отражённая волна.

Для проверки события используются второй акустический пост, РЛС или оптическая камера. Разнесение датчиков уменьшает влияние локальных отражений.

Можно ли обнаружить дрон без радиосвязи

Радиочастотный детектор анализирует сигналы управления, телеметрии или видеопередачи. Если БПЛА выполняет заранее загруженный маршрут и не ведёт активный радиообмен, RF-канал может не сформировать тревогу.

Акустический датчик работает с физическим шумом винтов и двигателей. Поэтому автономный аппарат может быть обнаружен при следующих условиях:

• уровень звука достаточен для установленного микрофона;
• дрон находится в зоне акустического контроля;
• шум не перекрывается ветром или оборудованием;
• звуковой профиль распознаётся алгоритмом;
• препятствия не создают критического ослабления.

Отсутствие радиосвязи не гарантирует акустическое обнаружение. Малый аппарат, значительная высота, низкие обороты, планирование или интенсивный фон могут сделать сигнал неразличимым.

Для контроля БПЛА в режиме радиомолчания акустика применяется вместе с радиолокацией и оптическим наблюдением.

Почему акустику объединяют с RF, РЛС и камерой

Каждый способ обнаружения работает со своим признаком:

Метод	Что фиксирует	Основное ограничение
Акустика	Шум винтов и двигателей	Ветер и окружающий шум
RF-детектор	Управление, телеметрию или видео	Не видит аппарат без активной радиолинии
РЛС	Отражение радиолокационного сигнала	Зависит от характеристик цели, рельефа и станции
Камера	Внешний вид воздушного объекта	Освещение, погода и прямая видимость
Тепловизор	Тепловой контраст	Дальность и погодные условия

Совпадение событий от нескольких датчиков повышает обоснованность тревоги. Например:

1. RF-детектор фиксирует активную радиолинию;
2. акустический пост обнаруживает характерный шум;
3. РЛС определяет положение и траекторию;
4. камера подтверждает воздушную цель;
5. оператор применяет установленный регламент.

Радиочастотное обнаружение подробно рассмотрено в статье «Как работает детектор дронов: частоты, виды и способы обнаружения БПЛА».

РЛС обнаружения БПЛА не требует активного канала управления со стороны дрона. Результат зависит от характеристик станции, размера и типа цели, высоты, рельефа и условий размещения.

Акустический массив указывает сектор для оптической проверки. Камера или тепловизор подтверждает, что источником звука является воздушный объект, а не транспорт или промышленный механизм.

Где размещать акустические датчики

Место установки определяет практическую эффективность акустического поста. Микрофоны размещают:

• на крышах;
• на мачтах и опорах;
• вдоль периметра;
• на открытой стороне территории;
• около вероятных направлений подлёта;
• рядом с камерой или РЛС;
• на временных позициях;
• вдали от постоянно работающих механизмов.

Высота установки

Низкое размещение усиливает влияние транспорта, людей и отражений от земли. Высокая точка обеспечивает более открытое пространство, но увеличивает воздействие ветра.

Высота подбирается после обследования территории и контрольных измерений.

Удаление от источников шума

Микрофоны не следует устанавливать рядом с вентиляцией, генераторами, компрессорами и двигателями. Постоянный источник повышает фон и уменьшает полезную зону контроля.

Периметр и перекрытие зон

На протяжённом объекте используется несколько постов. Их зоны размещаются с перекрытием, чтобы событие фиксировалось из разных точек.

Расстановка не рассчитывается простым делением длины периметра на максимальную паспортную дальность. Сначала определяются:

• критические зоны;
• вероятные направления появления БПЛА;
• постоянные источники шума;
• здания и препятствия;
• движение транспорта;
• точки питания и связи;
• места установки камер и РЛС.

Затем выполняются контрольные пролёты по нескольким маршрутам и на разных высотах. По результатам корректируются точки монтажа, пороги тревоги и зоны перекрытия.

Подробнее о выборе оборудования по территории и условиям эксплуатации читайте в статье «Как выбрать детектор дронов для объекта, транспорта и мобильной группы».

Комбинированный детектор «Амулет»

В каталоге представлен дрон-детектор «Амулет» комплектации «Базовый+». Устройство использует два канала обнаружения:

• радиочастотный анализ сигналов управления и телеметрии;
• акустическое распознавание шума двигателей БПЛА.

RF-канал фиксирует радиосвязь, а акустический добавляет независимый признак присутствия аппарата. Возможности, рабочие диапазоны и дальность зависят от комплектации и условий применения.

«Амулет» относится к портативным устройствам и дополняет каталог мобильных обнаружителей. В объектовых проектах компании приоритет отдаётся системам детекции «Защитник Неба», а акустические датчики включаются в архитектуру при необходимости контроля автономных аппаратов или дополнительного подтверждения тревоги.

Акустика в системе «Защитник Неба» и РЭБ «ЗОНТ»

«Защитник Неба» контролирует радиочастотную обстановку, объединяет события от нескольких устройств и передаёт информацию оператору. При проектировании общей системы акустические посты могут использоваться как отдельный канал обнаружения вместе с RF-детекцией, РЛС и камерами.

Интеграция определяется проектом. Данные акустического поста поступают в систему мониторинга, если оборудование и программная архитектура поддерживают необходимый обмен событиями.

После подтверждения угрозы применяется предусмотренный сценарий реагирования. Совместимый комплекс РЭБ «ЗОНТ» включается по команде оператора или автоматически, если подобный режим предусмотрен конфигурацией и регламентом объекта.

Акустический канал не заменяет «Защитник Неба». Он расширяет систему там, где аппарат может не иметь активной радиолинии или где требуется дополнительный независимый признак.

Для крупного предприятия акустические посты, RF-детекторы, РЛС, камеры и средства РЭБ объединяются в комплекс защиты от БПЛА.

Ошибки при выборе и размещении

Оценка только по максимальной дальности. Результат, полученный в тихих условиях, может не повториться рядом с дорогой или производственным корпусом.

Монтаж около оборудования. Вентилятор, генератор или компрессор постоянно перекрывает полезный сигнал.

Один микрофон для определения направления. Один канал регистрирует звук, но не обеспечивает устойчивую локализацию.

Отсутствие записи фоновой обстановки. Пороги и классификатор должны учитывать звуки конкретной площадки.

Ожидание обнаружения любого автономного БПЛА. Метод зависит от акустической заметности аппарата и окружающего шума.

Отказ от подтверждения тревоги. Событие желательно проверять по данным RF-детектора, РЛС, камеры или второго акустического поста.

Несогласованная интеграция. Датчики, сервер, средства наблюдения и РЭБ должны передавать события в совместимом формате и работать по одному регламенту.

Подбор оборудования для объекта

Компания «Боевые Технологии» подбирает систему после обследования территории и анализа угроз. Базой проекта служат средства детекции «Защитник Неба» и РЭБ «ЗОНТ». Акустические датчики, РЛС и камеры добавляются по условиям объекта.

Для расчёта потребуются:

• назначение и площадь территории;
• схема зданий и периметра;
• источники постоянного шума;
• интенсивность движения транспорта;
• вероятные направления появления БПЛА;
• необходимость контролировать автономные аппараты;
• существующие RF-детекторы и РЛС;
• камеры и тепловизоры;
• требования к передаче тревоги;
• предусмотренный порядок реагирования.

Компания выполняет обследование, подбирает состав оборудования, разрабатывает схему размещения, организует поставку, монтаж и настройку.

Можно купить отдельный комбинированный детектор либо заказать объектовую систему на базе «Защитника Неба», акустических постов, РЛС, камер и РЭБ «ЗОНТ». Оборудование поставляется по России. Консультация и расчёт — 8 (800) 511-48-11.

Получить консультацию

Частые вопросы

Можно ли обнаружить дрон без радиосвязи?

Да, если звук винтов или двигателя достигает микрофона и распознаётся на фоне окружающего шума. Автономный полёт сам по себе не гарантирует акустическое обнаружение.

Как микрофонный массив определяет направление?

Система сравнивает время прихода звуковой волны к нескольким синхронизированным микрофонам. По разнице задержек рассчитывается вероятный сектор источника.

Как промышленный шум влияет на детектор?

Шум транспорта и оборудования уменьшает отношение полезного сигнала к фону и повышает риск ложных тревог. Перед запуском системы записывается акустическая обстановка объекта и настраиваются пороги.

Заменяет ли акустический детектор RF или РЛС?

Нет. Акустика фиксирует звук, RF-детектор анализирует радиосвязь, РЛС обнаруживает воздушный объект, а камера подтверждает цель. На промышленном объекте методы применяются совместно.

Вывод

Акустический детектор БПЛА распознаёт шум винтов и двигателей. Микрофонный массив дополнительно определяет направление прихода звука, а несколько разнесённых постов помогают контролировать протяжённую территорию.

Метод способен обнаруживать аппараты без активной радиосвязи, но зависит от ветра, промышленного шума, расстояния и акустической заметности цели. Поэтому звук используется как отдельный канал в составе системы с RF-детектором, РЛС и камерой.

В проектах «Боевых Технологий» акустические датчики дополняют детекцию «Защитник Неба». После подтверждения события применяется предусмотренный сценарий с подключением совместимого комплекса РЭБ «ЗОНТ».
